Clube I.V.E - Representando Vistas
Atividade
Neste exercício, você receberá imagens tridimensionais de três diferentes objetos. Sua missão é representar graficamente as três vistas principais de cada objeto: frontal, superior e lateral esquerda (1º diedro). Utilize uma folha quadriculada para realizar os desenhos. Instruções:
- Observe atentamente as imagens tridimensionais fornecidas para cada objeto.
- Recomenda-se iniciar o desenho pela vista frontal. Em seguida, desenhe a vista superior abaixo da frontal e a vista lateral esquerda ao lado direito da frontal, seguindo a convenção do 1º diedro.
- Mantenha as proporções e detalhes, buscando uma representação fiel de cada vista.
- Todos os gabaritos estão disponíveis no final da página para referência.
Folha Quadriculada (Clube I.V.E)
Objeto 1
Objeto 2
Objeto 3

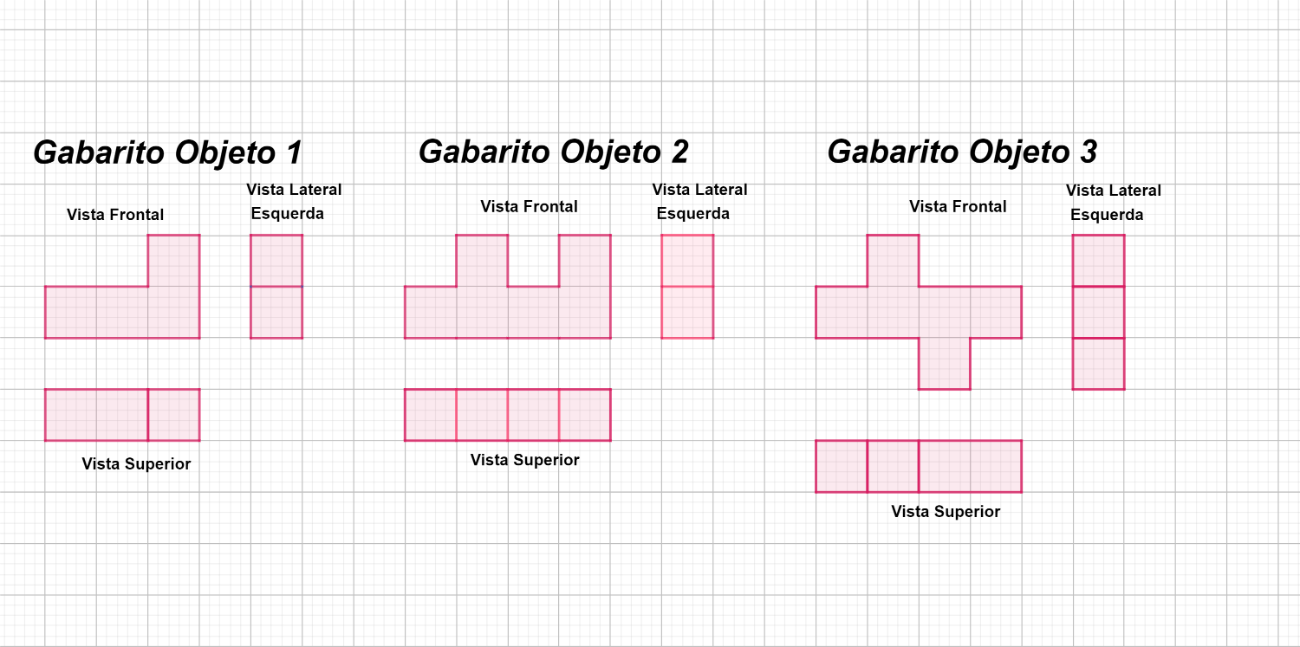

Gabaritos
