MO_AA_Aufgaben_Diagramme
Aufgabe 1: Schule
Personen: Lehrer, Schüler, Reinigungskraft, Direktor, Schulwart, Eltern
Aufgaben: aufräumen, Rasen mähen, Hausaufgaben, freie Tage genehmigen
Ordne die Aufgaben den einzelnen Personen zu und überlege dir, welche Aufgaben diese Personen noch haben! Erstelle nun das dazu passende Aktivitätsdiagramm!
Aktivitätsdiagramm
Aufgabe 2:

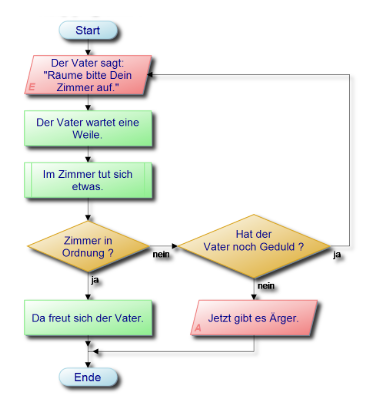

Erstelle nun ein eigenes, ähnliches Ablaufdiagramm zum Thema Hausaufgaben, indem du folgende Begriffe einbaust: Matheaufgaben, Englischtext, Recherchearbeit
Verwende für Aktionen Rechtecke und für Fragen Rauten! Baue mindestens zwei Fragen ein!
Aufgabe 3:
Wenn du mit den oben stehenden Aufgaben fertig bist, erstelle ein Aktivitätsdiagramm zum Thema „Wie kommt ein Buchstabe von der Tastatur auf den Bildschirm?“
