3 Sigma Bab 7.2.1: Melukis Pelan dan Dongakan ikut Skala

Author:Anis Shuhada Binti Saedon, FaridahJ
Bidang: Sukatan dan Geometri Bab: 7 Pelan dan Dongakan Standard Kandungan: 7.2 Pelan dan Dongakan Standard Pembelajaran: 7.2.1 Melukis pelan dan dongakan suatu objek mengikut skala. Apakah itu pelan dan dongakan?
  1. Unjuran ortogon pada satah mengufuk yang dilihat dari pandangan atas dikenali sebagai pelan.
  2. Unjuran ortogon pada satah mencancang yang dilihat dari pandangan sisi atau pandangan depan dikenali sebagai dongakan.
Bagaimanakah anda melukis pelan dan dongakan suatu objek mengikut skala?

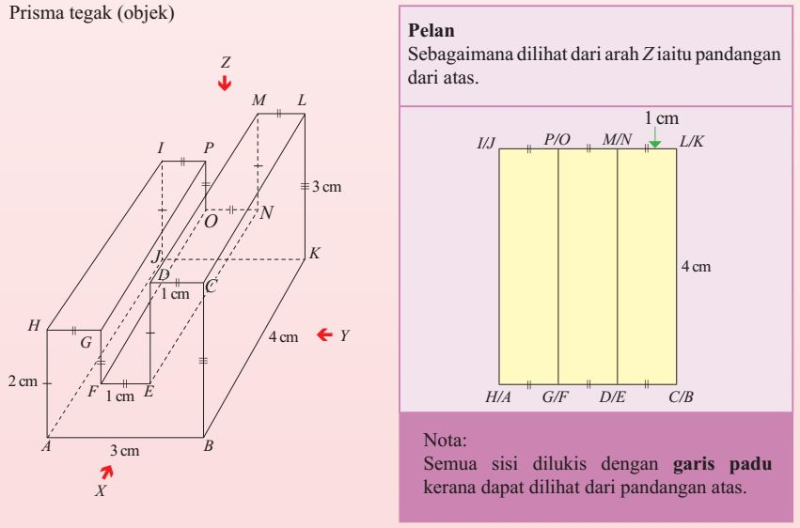

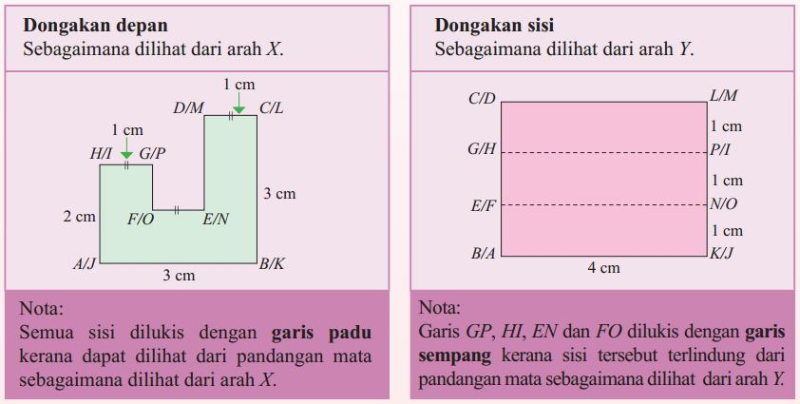

Applet1: Prisma tegak (objek) (buku teks m/s:182)

[size=100]Lukisan pelan, dongakan depan dan dongakan sisi suatu objek juga boleh dilukis secara gabungan pada sehelai kertas yang dibahagikan kepada empat sukuan. Berikut adalah antara dua kaedah yang lazim digunakan.[/size]
Lukisan pelan, dongakan depan dan dongakan sisi suatu objek juga boleh dilukis secara gabungan pada sehelai kertas yang dibahagikan kepada empat sukuan. Berikut adalah antara dua kaedah yang lazim digunakan.
[url=https://drive.google.com/open?id=1CxA5dy56DaJSxY_Ub8NDKruwuSXJpgNm][size=150]Jawapan[/size][/url]
Jawapan

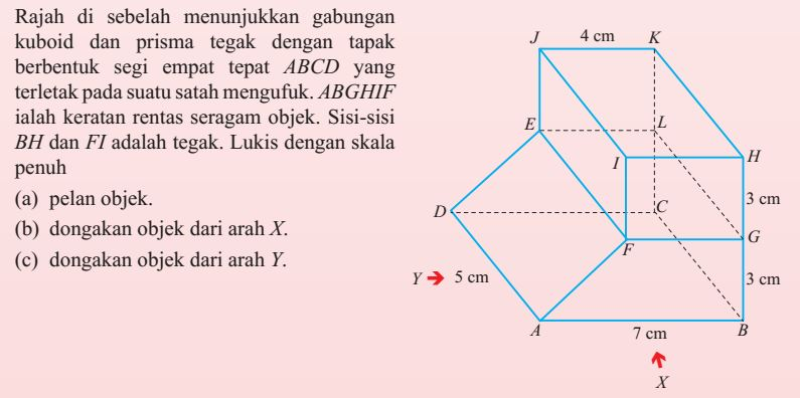

Applet2: Contoh 7 (buku teks m/s: 183)

Contoh 8

Contoh 8
Jawapan

Applet2: Contoh 8 (buku teks m/s: 184)

Uji Minda 7.2a

Bil.1 Soalan / Jawapan Bil.2 Soalan / Jawapan Bil.3 Soalan / Jawapan

Video penerangan 7.2.1
