Zugkraft im Seil

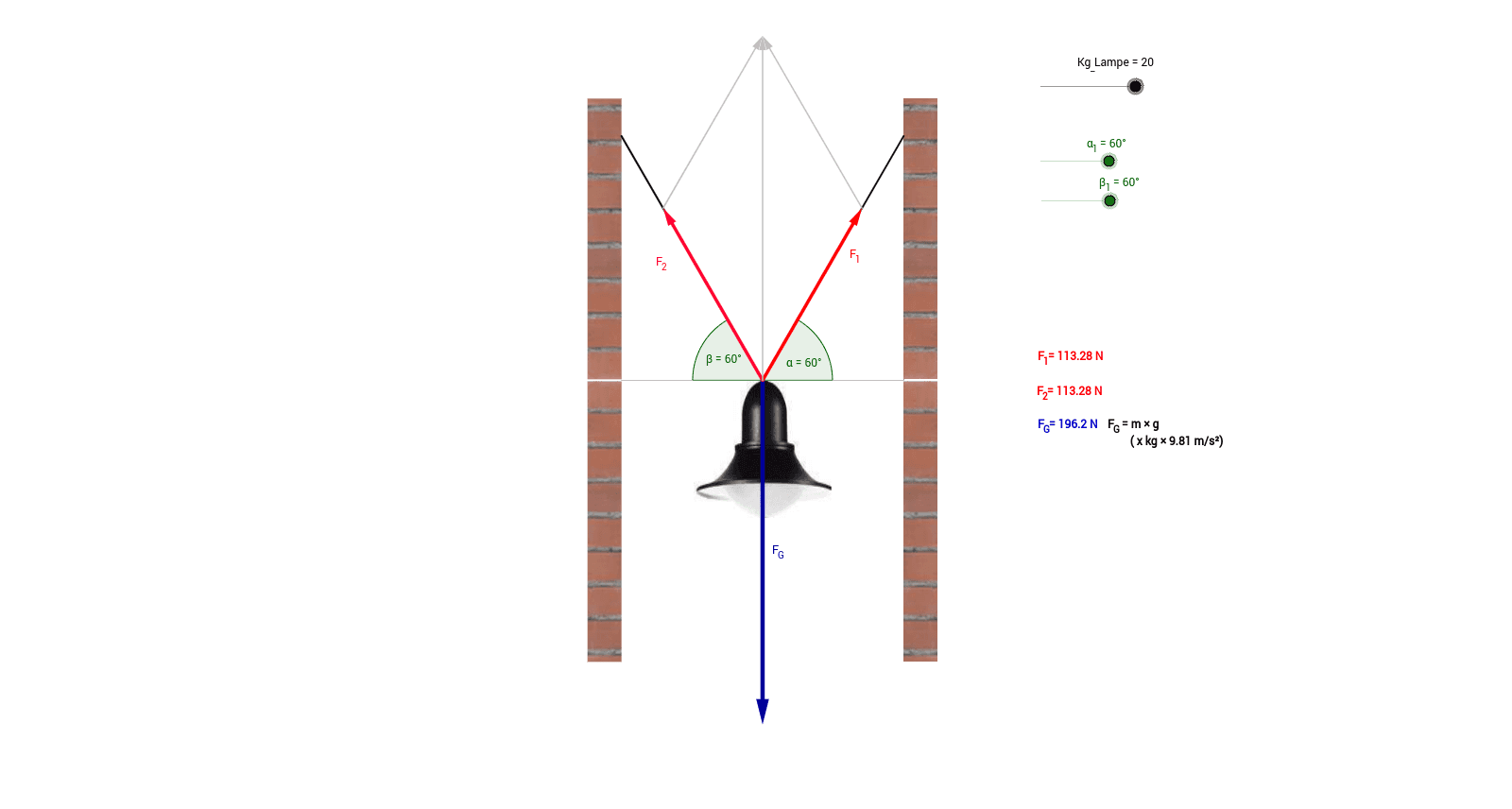

Im dargestellten Applet wird eine Strassenlampe mit einer einstellbaren Gewichtskraft dargestellt. Diese ist über zwei Drahtseile befestigt, welche einen einstellbaren Winkel haben. Die Gewichtskraft, wie auch die Zugkraft in den Seilen wird vektoriell dargestellt. Die grauen Vektoren dienen zur Veranschaulichung des Kräfteparallelogramms.
Verständnisfragen:
1) Warum ist bei den Winkelparametern an der Stelle von 0°, ein Minimalwert von 1° eingestellt?
2) Was kann man über die Zugkraft im Seil in Abhängigkeit von der Kraft FG aussagen, falls die Lampe an nur einem Seil an der Decke befestigt wäre?
Lösungen zu den Aufgaben 1 & 2
1)
Wie Sie im Applet bereits bemerkt haben steigt die Zugkraft im Seil mit abnehmendem Winkel enorm. Falls die beiden Winkel den Wert 0° hätten, wäre die benötigte Kraft um den Gegenstand waagrecht zu halten unmessbar.
in der Praxis wäre dies auch gar nicht möglich, da das Seil mit Sicherheit reissen würde.
Falls Sie dies nicht glauben, befestigen Sie je eine Schnur an den Enden einer Hantel und versucht dieses Gewicht (mit Zug an der Schnur) in der Luft auf möglichst eine Linie mit der Schnur zu bringen.
2)
Die Zugkraft im Seil entspricht genau der Gewichtskraft [FG].
