Lente iperbolica convessa di Ibn Shal

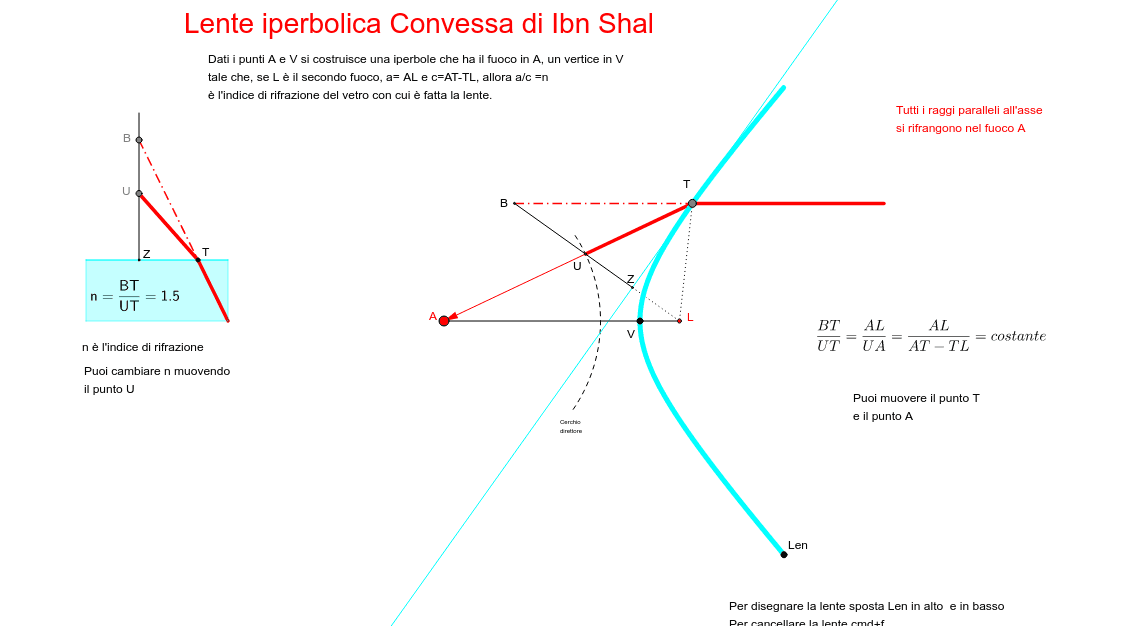

Il matematico arabo Ibn Shal costruisce una lente che devia un fascio di raggi di luce paralleli in un fascio di raggi convergenti in un unico punto. Questa lente, a differenza delle lenti sferiche, non ha aberrazione. Ibn Shal descrive la legge di rifrazione indicando una costruzione geometrica per definire l'indice di rifrazione. La forma della lente è iperbolica e questa animazione permette di disegnare questa lente qualunque sia l'indice di rifrazione n. E' anche possibile decidere a che distanza far convergere i raggi e muovere col mouse il punto di convergenza.
