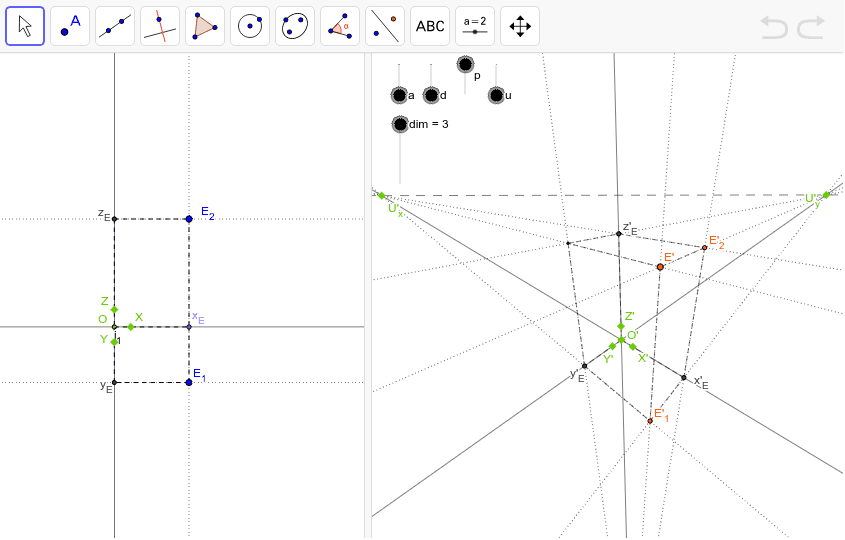

Volný průmět bodu
Rovnoběžné promítání (jakožto afinní zobrazení) je určeno obrazy 4 bodů v obecné poloze: O', X', Y', Z'.
Středové promítání (jakožto projektivní zobrazení) je určeno obrazy 4 bodů v obecné poloze a úběžníky odpovídajícíh přímek: O', X', U'_x, Y', U'_y, Z', U'_z.
Zobrazen obraz E' bodu E.
Přepínač a rozlišuje mezi rovnoběžným, resp. středovým promítáním.
Přepínač d zobrazuje konstrukci přenášení dělicího poměru, resp. dvojpoměru bodů na ose x.
Přepínač p zobrazuje několik pomocných přímek.
Přepínač u zobrazuje průměty dvou dalších rovnoběžek.
Volné objekty jsou vyznačeny zeleně a modře.
