Afbøjning af elektroner i homogent magnetfelt

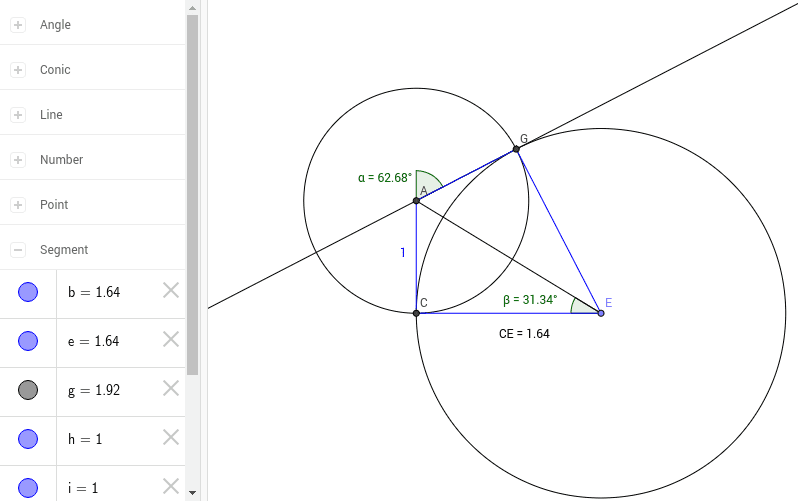

Forklar afbøjning af betastråler i et homogent magnetfelt ved hjælp af denne konstruktion.
Træk i punktet E for at undersøge sammenhængen.
Hvordan kan man udregne radius i den store cirkel ud fra viden om vinklen α?
Hjælp:
- Hvor stor er vinkel A (i firkanten AGEC)?
- Vinklerne G og C (i firkanten AGEC) er mellem en radius og en tangent til en cirkel. Hvor store er disse vinkler?
- Hvad er sammenhængen mellem vinklerne A og E når de to andre vinkler i firkanten AGEC kendes?
- Hvordan hænger størrelsen af vinkel β sammen med α?
- Hvilken trigonometrisk funktion siger noget om sammenhængen mellem to kateter i en retvinklet trekant?
- Når den modstående katete har længden 1, hvad er så sammenhængen mellem α og |CE|?
