G.N.S.S. GALILEO

Notice et exemple d'utilisation

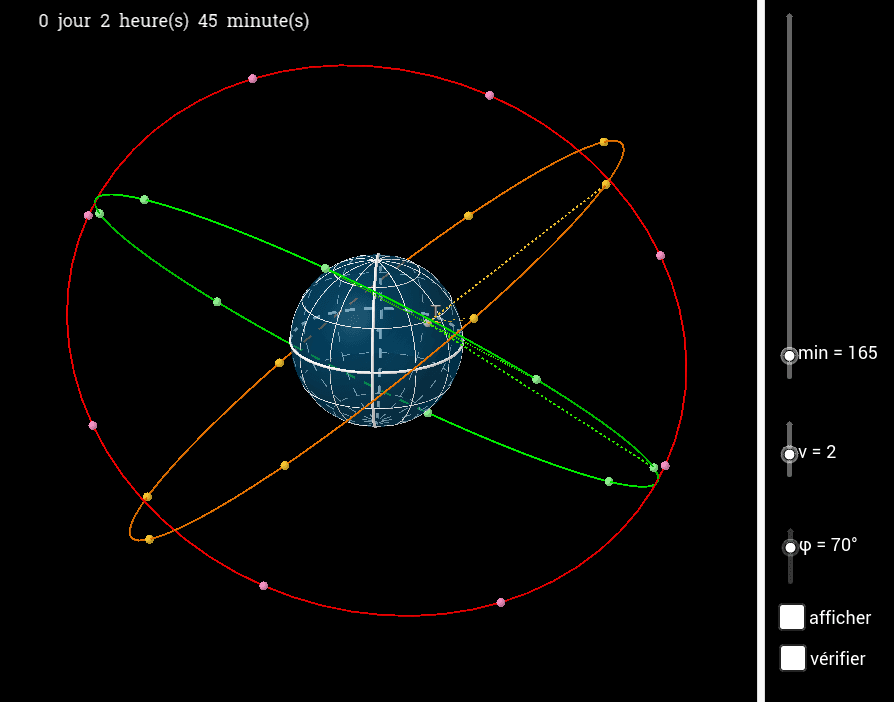

L’application GNSS présente une animation du mouvement des 24 satellites actifs de Galileo, également répartis sur trois plans orbitaux inclinés à 56° du plan équatorial.et qui sont placés en orbite terrestre moyenne à une altitude de 23 222 km. L’échelle respecte la taille de la Terre et celle des orbites. L’unité choisie dans GEOGEBRA est le kilomètre. Les satellites ont la couleur de leur orbite. Ils sont reliés par un segment en pointillés s’il sont visibles du point T. Un satellite S est visible depuis T si l’angle entre [TS) et la verticale en T est inférieur à 82°. En fait à cause de la topographie le nombre de satellites visibles est toujours inférieur au nombre théorique. Pour changer l’angle de vision, il suffit de régler le curseur . .Pour geler l’animation, il faut placer le curseur v (vitesse de rotation) sur 0. Cinq vitesses de rotation sont réglables. Les valeurs de ces vitesses sont les termes d’une suite géométrique de raison 2 (et de premier terme la vitesse 1). Le curseur min permet de régler le temps en minutes allant de 0 à 2 880 secondes (2 jours). La case à cocher « afficher » permet d’afficher les coordonnées des satellites dans le référentiel terrestre ainsi que la distance entre les satellites et le point T. La case à cocher « vérifier » permet d’afficher les coordonnées du point T dans le référentiel terrestre. Pour utiliser l’animation, dans le cadre de l'activité déposée sur le site MSPC académique : 1) Régler le curseur v sur 0. 2) Régler le curseur min sur 0. 3) Régler le curseur au maximum. 4) Avec la souris, « attraper » le point T et le placer où vous le voulez sur la sphère terrestre. 5) Régler le curseur v sur 1, 2, 3, 4 ou 5. 6) Puis arrêter de nouveau l’animation quand vous le souhaitez en remettant le curseur sur 0. 7) Vous pouvez ajuster la position choisie avec le curseur min. 8) Ajuster le curseur pour que le point ne reçoive le signal de quatre satellites uniquement. 9) Cliquer dans la case « afficher » pour afficher les coordonnées des satellites dans le référentiel terrestre et les distances de ces satellites au point placé au départ.
