Légpárnás sínen, két rugó közötti kiskocsi vizsgálata (kis tömeg) – Videoelemzés
A Tracker szoftver telepítéséhez szükséges fájlt és tananyagegységhez kapcsolódó állományokat (video, trz-fájl, adatállomány) innen töltheted le.
Két rugó közé fogott, vízszintes irányban rezgő könnyű kiskocsi mozgását figyelve nehezen dönthető el, hogy az harmonikus rezgőmozgást, vagy pedig csillapodó rezgést végez-e egyre csökkenő maximális kitérésekkel. Ha a szemünkben nem bízhatunk, majd segít a videoelemző szoftver!
A rezgő kocsi mozgásáról az alábbi felvételt készítettük:
Ha szívesen végeznéd el a vizsgálatot teljesen egyedül a Tracker és a GeoGebra programok használatával, akkor a Készítsd el magad a mozgás filmfelvételének elemzését! című oldalon folytasd az olvasást!
Vizsgáld meg a kiskocsi mozgását a Tracker nevű nyomkövető szoftver segítségével!

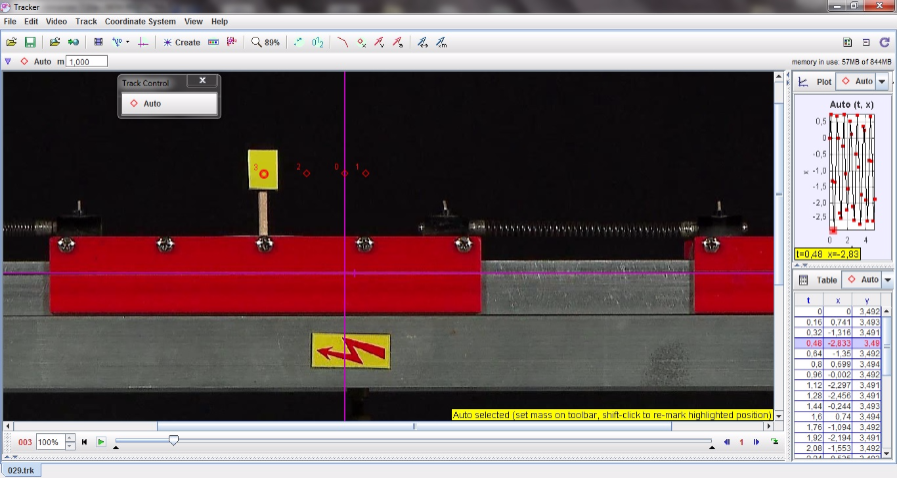

A filmet betöltöttük a Trackerbe. Ott a vonatkoztatási rendszer és a hosszúságegység beállítása után rögzítettünk egy pontot a kiskocsihoz. Ennek a pontnak a mozgását „figyeli” a program, és rögzíti az egyes időpillanatokhoz tartozó koordinátákat. (Mivel a koordináta-rendszer x tengelyét a kocsi haladásának irányába állítottuk be, így csak az x koordináta változik.)
A program ábrázolja grafikonon a mérési pontokat, és egy táblázatba gyűjti az összetartozó idő- és helyadatokat.
Mindezt megnézheted te magad is, ha letöltöd a Tracker programot, majd letöltöd és megnyitod a Trackerrel az általunk készített trz-fájlt.
Mélyebb elemzésnek vetheted alá a mérési eredményeket az alábbi alkalmazás segítségével. A táblázat első két oszlopába átmásoltuk a Tracker által megállapított adatpárokat.
IDE KERÜL A GG-ALK. Zorán!
Feladat
A táblázat és a grafikon elemzésével jellemezd a rezgő kiskocsi mozgását!
Megállapítható, hogy a rezgés csillapodik?
