Exercício 4 de magnetismo
Questão 4
Na imagem Geogebra abaixo clique em "d" para animar,
Questão 4 de Magnetismo

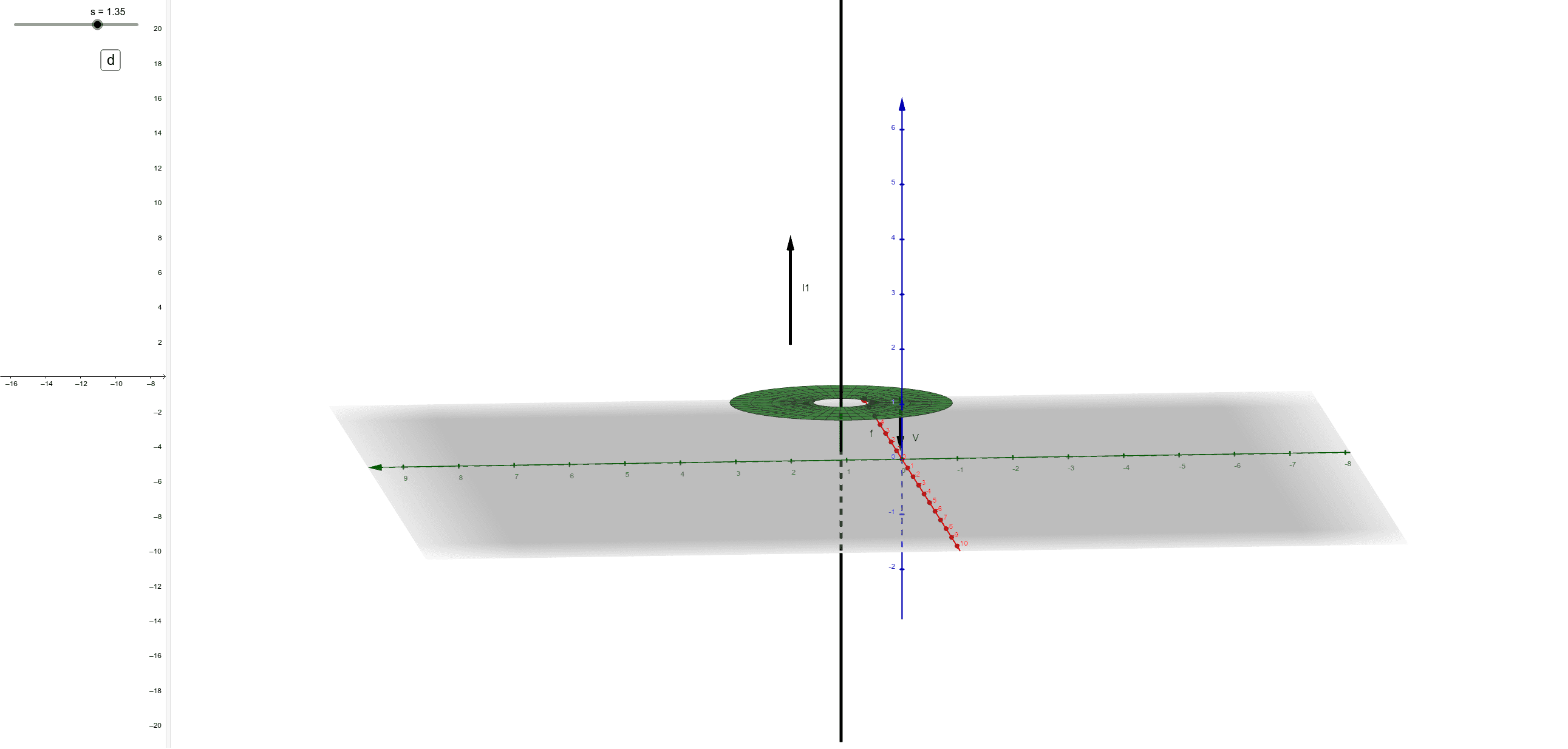

Considere um disco de raio R, descendo com velocidade v por um eixo condutor onde oassa uma corrente I1 para cima como indica a figura.
Encontre uma expressão para a força magnética sobre um elétron a uma distância R do eixo,
Assinale a sua resposta aqui
- A
- B
- C
- D
- E
Se o disco parte do repouso de uma altura de 5m, qual será a d.d.p. entre a borda de fora e de dentro do disco quando este chega a altura de 1m?
(Considere Rint=2cm, Eext=10cm, I=2A e a massa do disco 50g) (escreva o valor)
Questão 5

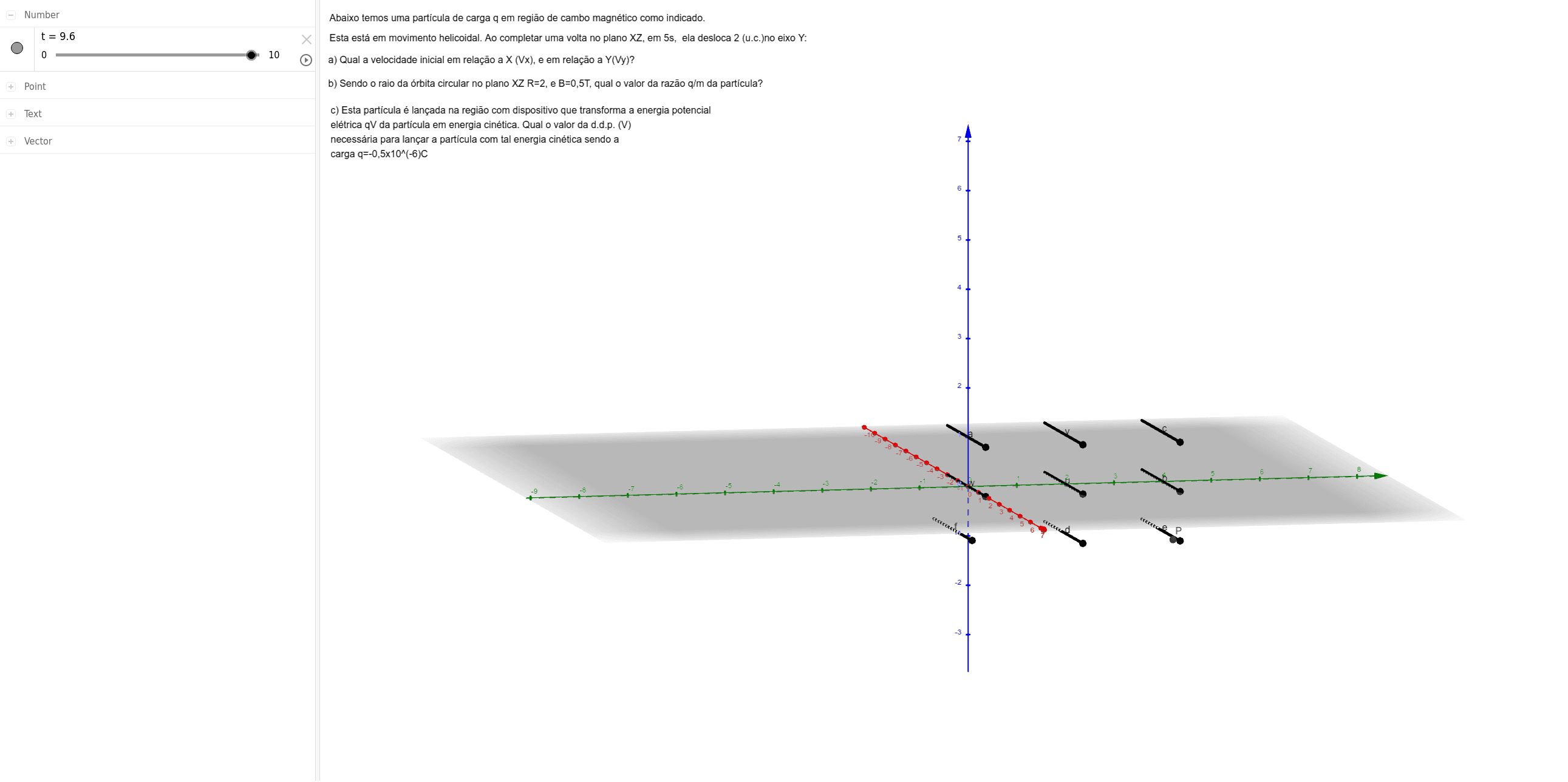

Abaixo temos uma partícula de carga q em região de cambo magnético como indicado.
Esta está em movimento helicoidal. Ao completar uma volta no plano XZ, em 5s, ela desloca 2 (u.c.)no eixo Y:
Clique no "play" para ativar a animação.
a) Qual a velocidade inicial em relação a X (Vx), e em relação a Y(Vy)?
(coloque os valores na forma: e)
b) Sendo o raio da órbita circular no plano XZ R=2, e B=0,5T, qual o valor da razão q/m da partícula?
(Colocar valor da razão)
c) Esta partícula é lançada na região com dispositivo que transforma a energia potencial elétrica qV da partícula em energia cinética. Qual o valor da d.d.p. (V) necessária para lançar a partícula com tal energia cinética sendo a carga q=-0,5x10^(-6)C
(Colocar Valor)
