Estática: tensiones en función de la fuerza aplicada.

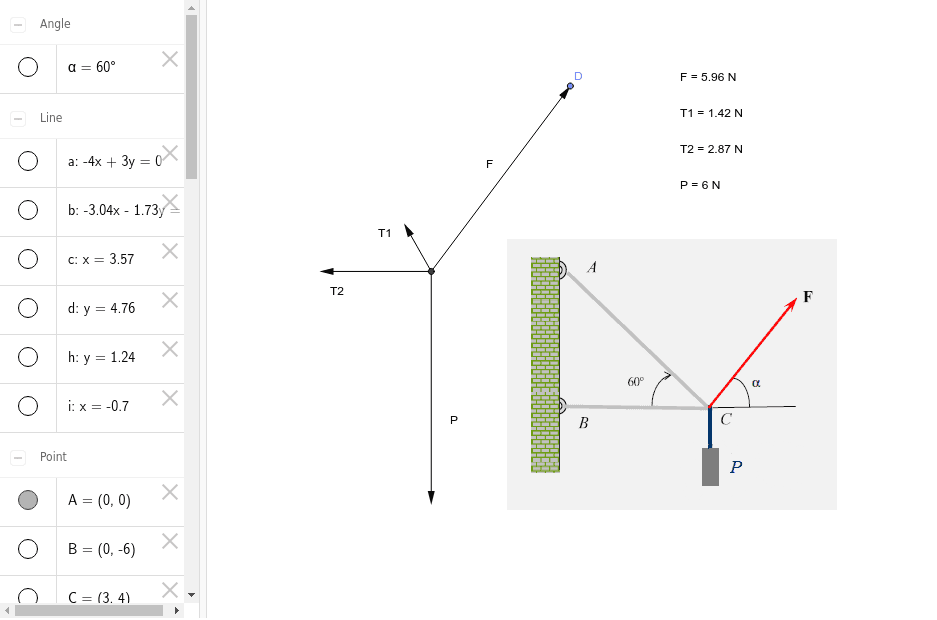

En la figura, el bloque (P) de 6 N de peso pende de dos cables (AC y BC). El equilibrio se logra aplicando una fuerza (F) en el punto C. El ángulo alfa entre F y la horizontal es tal que su tangente es cuatro tercios.
Deslizar el punto D para:
a) Determinar las tensiones para una fuerza F de 4,99 N.
b) Determinar el intervalo de variación de F de modo que las cuerdas se mantengan tensas.
c) Analizar el significado de la inversión del sentido de las tensiones.
d) Analizar el significado de la inversión del sentido de las tensiones si los cables se reemplazan por barrillas rígidas articuladas en A, B y C.
Aclaración: la simulación no funciona si se invierte el sentido de F.
