Paralelo 40 ° N

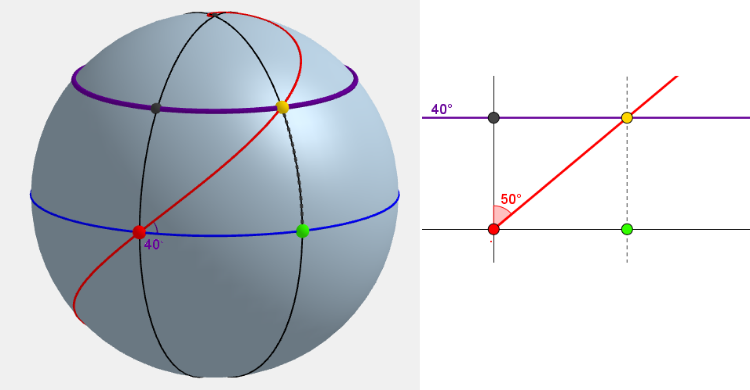

O loxodromo que faz um ângulo de 40° com o equador tem um azimute de 50°.
Marcamos o ponto de interseção desse loxodromo e o equador com o ponto vermelho.
O meridiano através do ponto vermelho intercepta o paralelo 40° N no ponto preto.
O loxodromo intercepta o paralelo 40° N no ponto amarelo.
O meridiano através do ponto amarelo cruza o equador no ponto verde.
A distância entre o ponto vermelho e o verde no equador é menor que a distância entre o ponto preto e o amarelo no paralelo 40 ° N. A projeção cilíndrica no mapa desenha os meridianos como linhas paralelas. Quanto mais ao norte, mais as distâncias horizontais são dilatadas. Se queremos um mapa com ângulos corretos, também temos que dilatar as distâncias verticais.
Essa construção é ilustrada na imagem abaixo
