Diagrammi sollecitazioni

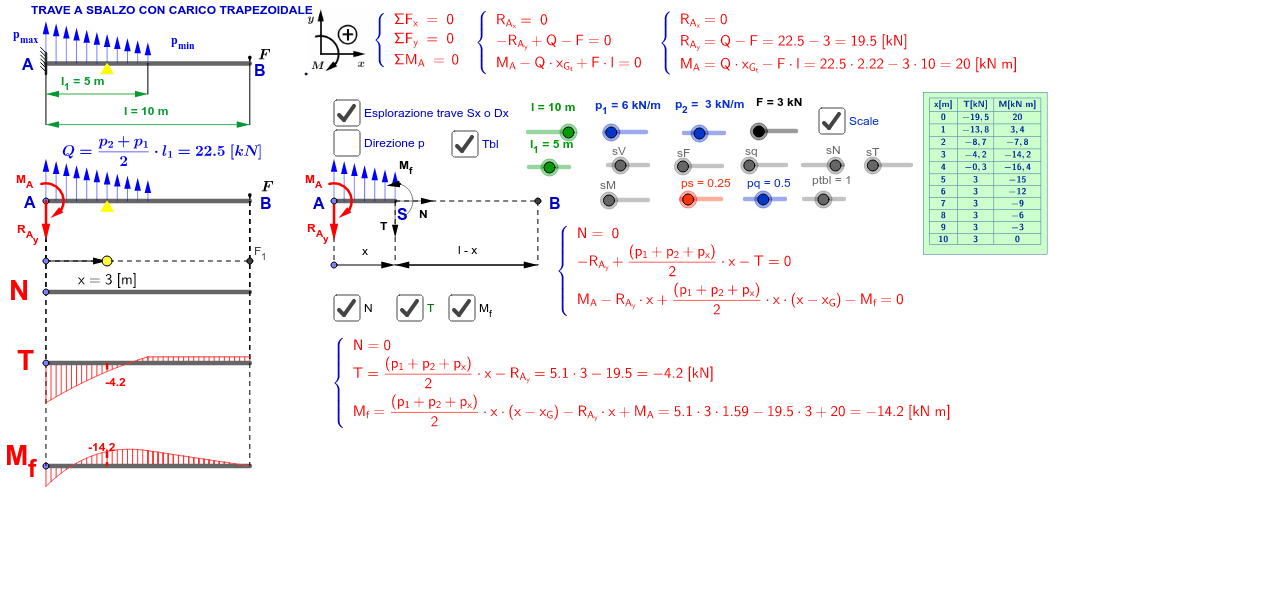

Calcolo dei diagrammi degli sforzi normale N, taglio T e momento flettente Mf di una trave a sbalzo.
E' possibile:
- variare i carichi esterni sia per intensità che per direzione (carico distribuito uniformemente - carico trapezoidale - carico triangolare);
- esplorare la trave da sinistra o da destra (spostare il punto giallo);
- attivare, spostare, scalare i diagrammi agendo rispettivamente sulle caselle di controllo, i punti celesti e le scale.
