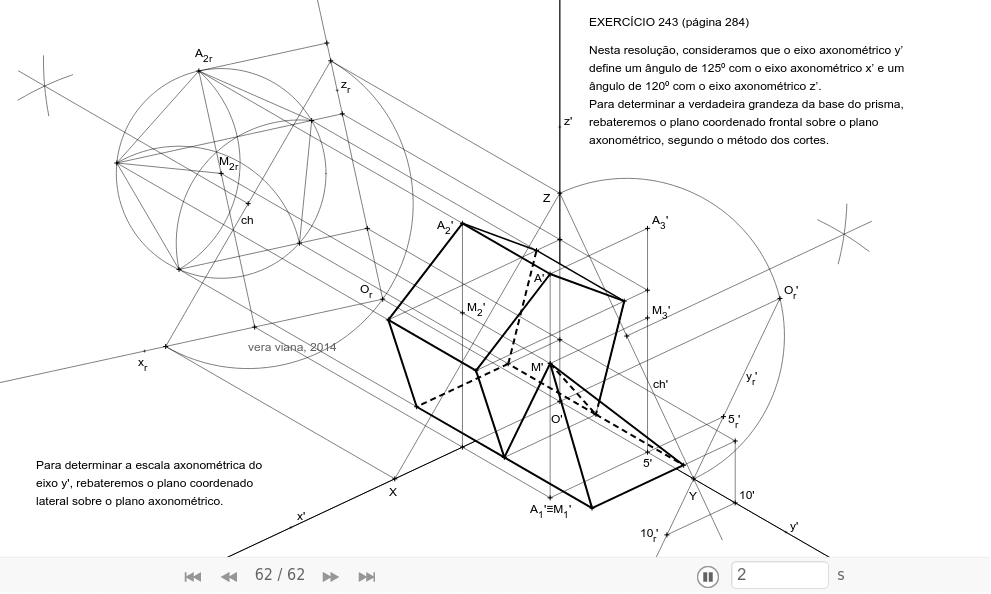

Axonometria ortogonal de um sólido composto 2
Determine a representação axonométrica de um sólido composto por um prisma reto de bases pentagonais regulares e uma pirâmide de base quadrada, situados no primeiro triedro, sabendo que:
- o eixo axonométrico y' define ângulos de 125º e 120º, respetivamente, com os eixos axonométricos x' e z';
- os pontos M (5, 5; 6) e A (5; 5; 10) são, respetivamente, o centro e um dos vértices de uma das bases do prisma;
- a outra base do prisma tem afastamento nulo;
- a aresta de menor cota e maior afastamento do prisma coincide com a aresta de menor afastamento da base da pirâmide;
- a base da pirâmide é paralela ao plano coordenado horizontal e o seu vértice coincide com o ponto M.
