Plans paral·lels de Metacrilat
Tot seguit us deixo el material per construir els plans paral·lels amb diferents passadors que serveixen per treballar la distància mínima entre punts.
El material per a construir l'activitat consta de:
- Dos peces de metacrilat de 200x150x3mm amb diferents forats depenent de si té tres punts de fixació, quatre o sis. Els forats superiors on hi ha la la volandera ("arandela") són de 2,4mm de radi i la part inferior són de 2,6mm de radi amb un rebaix de 4,6mm de radi per amagar el passador.

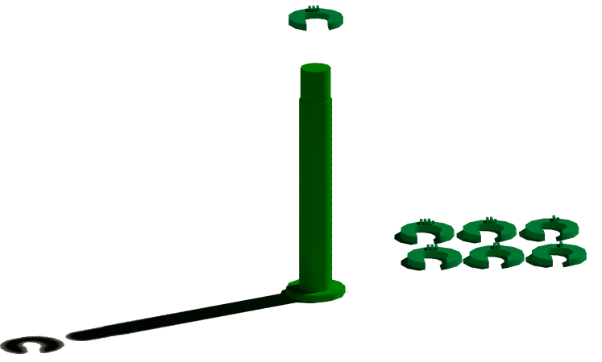

- 3, 4 o 6 passadors impresos de separació del metacrilat que són de 2,5mm de radi amb una volandera fixa de 4,5mm com a cap. Aquest passador separa els metacrilats a 30mm i després té un rebaix de 0,2mm per recolzar el metacrilat superior.
- 3, 4 o 6 volanderes que serveixen per fixar el segon metacrilat amb els passadors.

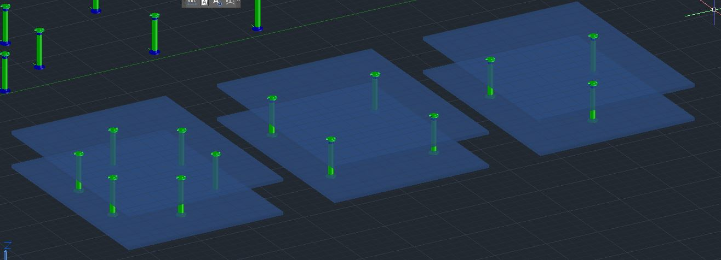

05_Planol-Metacrilat_3mm

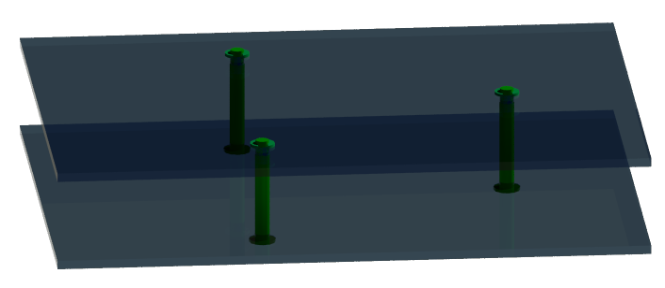

Exemple dels metacrilats amb 3 passadors.

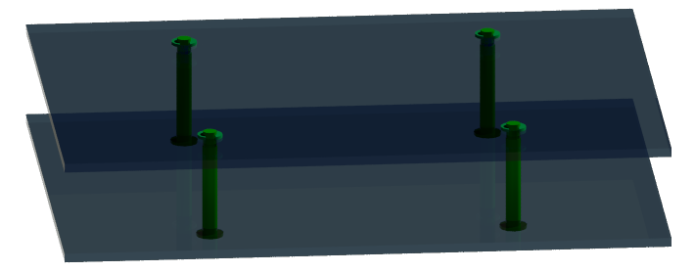

Exemple dels metacrilats amb 4 passadors.

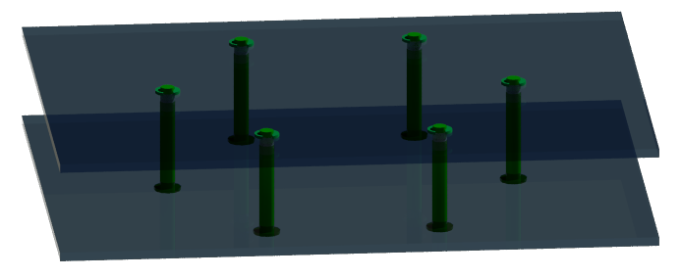

Exemple dels metacrilats amb 6 passadors.
