Machine synchrone à excitation constante couplée au reseau

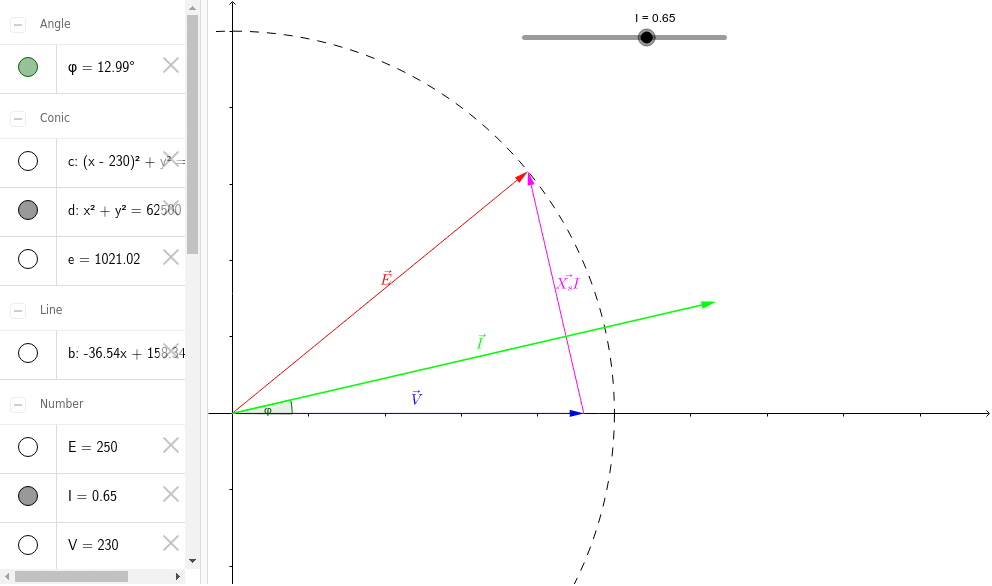

La figure suivante représente le diagramme synchrone d'une génératrice synchrone (alternateur) couplée au réseau de distribution. Dans ce cas, la tension V est constante.
Ici la vitesse et le courant d'excitation de la roue polaire sont constants d'où une f.e.m. E constante également d'où le cercle de rayon E en pointillés.
Cette construction met en évidence la forte dépendance du facteur de puissance à l'intensité du courant en ligne demandée.
