Tipos de planos

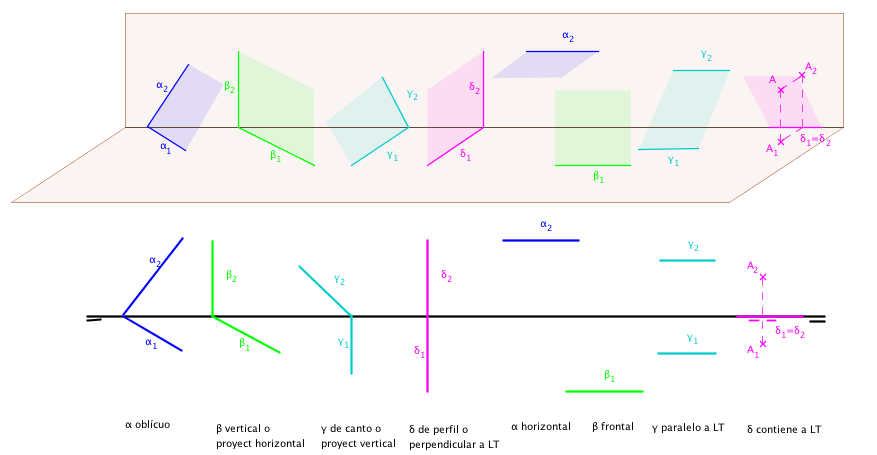

Tipos de planos:
Plano oblicuo: no guarda ninguna relación particular con los planos de proyección.
Plano proyectante horizontal: es perpendicular al plano horizontal de proyección y forma un ángulo (no recto) con el plano vertical de proyección.
Plano proyectante vertical: es perpendicular al plano vertical de proyección y forma un ángulo (no recto) con el plano horizontal de proyección.
Plano de perfil: es perpendicular a ambos planos de proyección.
Plano horizontal: es paralelo al plano horizontal de proyección.
Plano frontal: es paralelo al plano vertical de proyección.
Plano paralelo a la línea de tierra: es paralelo a la línea de tierra y, por lo tanto, sus trazas también lo son.
Plano que contiene a la línea de tierra: sus trazas coinciden con la línea de tierra.
