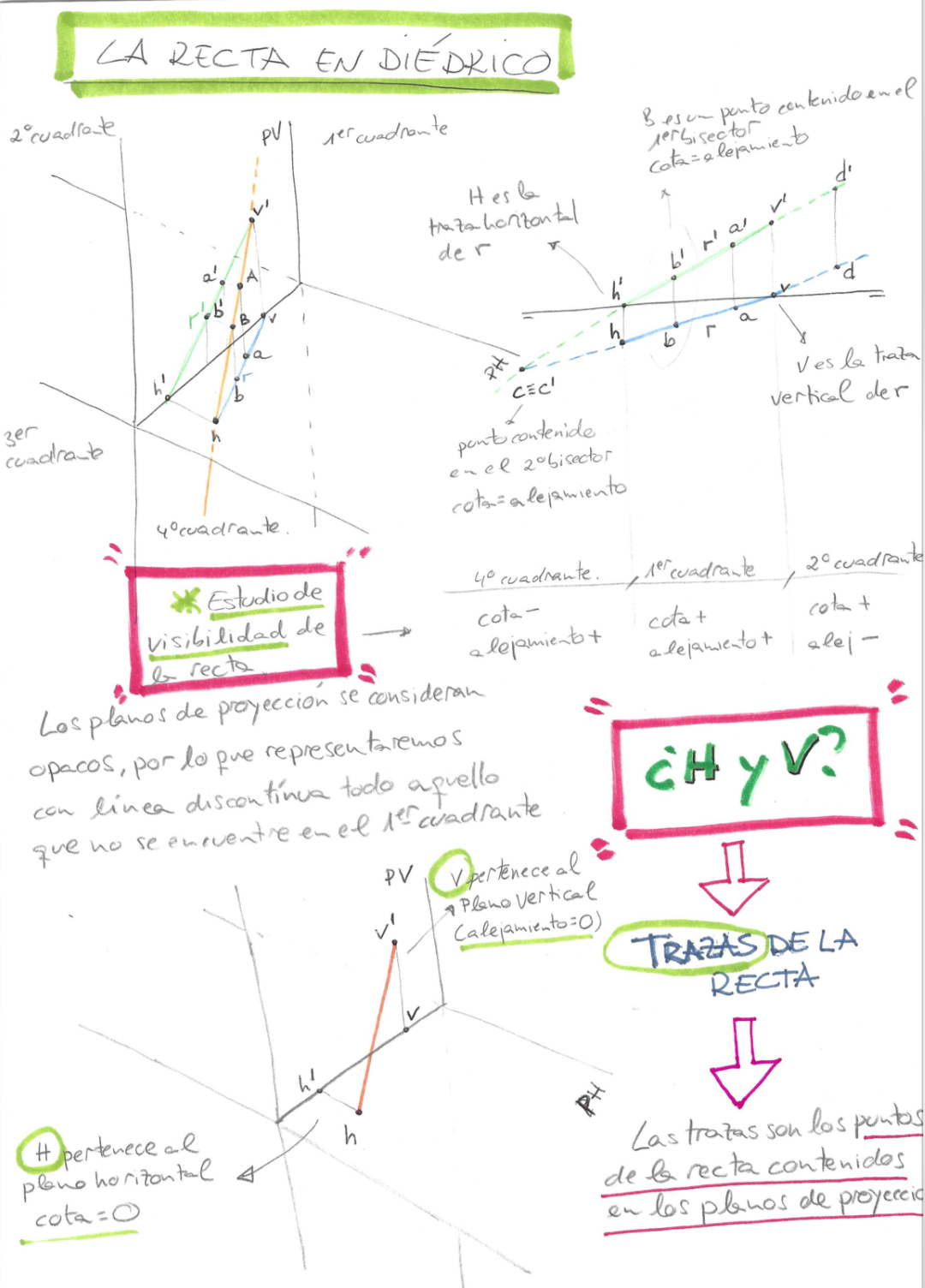

Trazas de la recta
![[justify][b]Las trazas[/b] de una recta son los puntos de la misma que están contenidos en el PH (plano horizontal de proyección) o en el PV (plano vertical de proyección, es decir, [b]puntos que no tienen cota, no tienen alejamiento o no tienen ni cota ni alejamiento[/b] (están contenidos en la línea de tierra).
Llamamos H(h,h') a la traza horizontal (cota =0)
Llamamos V(v,v') a la traza vertical (alejamiento =0).
A un lado y otro de estos puntos la recta cambia de cuadrante.
En un [b]estudio de visibilidad de la recta[/b], debemos indicar en qué cuadrante se encuentra la recta en cada tramo.
Recuerda que sólo vemos aquello contenido en el primer cuadrante, ya que los planos de proyección se consideran opacos. Lo que no es visto, se representa con línea discontinua.[/justify]](https://www.geogebra.org/resource/bwvrgeaz/CgujygUJLJq5shfm/material-bwvrgeaz.png)
Las trazas de una recta son los puntos de la misma que están contenidos en el PH (plano horizontal de proyección) o en el PV (plano vertical de proyección, es decir, puntos que no tienen cota, no tienen alejamiento o no tienen ni cota ni alejamiento (están contenidos en la línea de tierra). Llamamos H(h,h') a la traza horizontal (cota =0) Llamamos V(v,v') a la traza vertical (alejamiento =0). A un lado y otro de estos puntos la recta cambia de cuadrante. En un estudio de visibilidad de la recta, debemos indicar en qué cuadrante se encuentra la recta en cada tramo. Recuerda que sólo vemos aquello contenido en el primer cuadrante, ya que los planos de proyección se consideran opacos. Lo que no es visto, se representa con línea discontinua.
