Rovníková ortografická projekce
Rovníková ortografická projekce

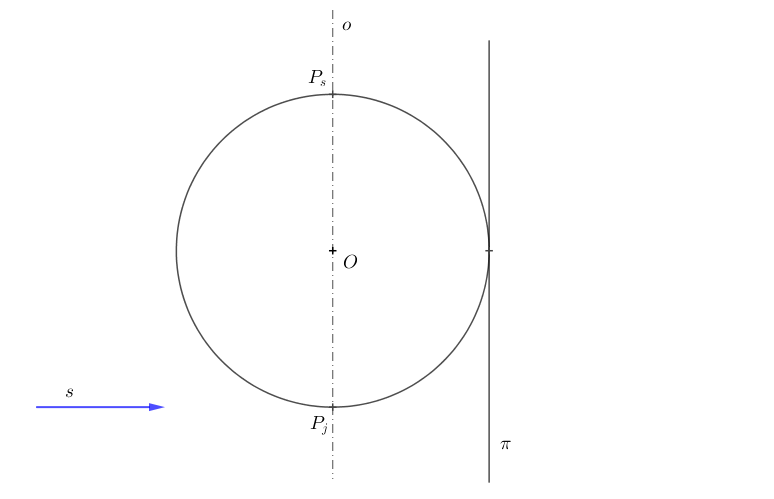

Rovníková (také příčná) ortografická projekce je pravoúhlé promítání kulové plochy do tečné roviny rovnoběžné se zemskou osou. Směrem promítání je k průmětně kolmý. Průmětem kulové plochy je kruh Rs, kde obrysovou kružnicí je průmět příslušného poledníku, jež leží v rovině rovnoběžné s průmětnou. Poloměr této kružnice a tedy i kulové plochy se zachová. Rovnoběžky se promítají do tětiv obrysové kružnice, které jsou kolmé na průmět osy. Průměty poledníků jsou elipsy se zemskou osou jako hlavní osou.
Zobrazení rovnoběžek
Rovnoběžky se zobrazí jako tětivy obrysové kružnice kolmé k ose PsPj.
Zobrazení poledníků
Poledníky se zobrazí jako elipsy, jejichž hlavní osa splývá s průmětem zemské osy. Vedlejší osy elips získáme sklopením spádových přímek příslušných rovin poledníků. Všechny roviny poledníků prochází osou, proto jejich spádové přímky se zobrazí kolmo k ose.
