π článek
Konstrukce
Vycházíme z konstantní velikosti napětí U2 na konci vedení a velikosti proudu I2. Z těchto dvou známých veličin pak lze aplikací Ohmova zákona získat jak úbytky napětí na jednotlivých prvcích náhradního schématu, tak i velikosti svodových proudů v příčné větvi článku. Vektorovým součtem známých veličin na konci vedení a vektorů úbytků napětí a svodových proudů pak získáme velikost a polohu napětí U1 a proudu I1.
Pro přehlednost článku nejsou veličiny v základních jednotkách.
Napětí je v jednotkách kV
Proudu je v desítkách A (měřítko proudu nastavuje parametr S, jež je defaultně nastaven na 10)

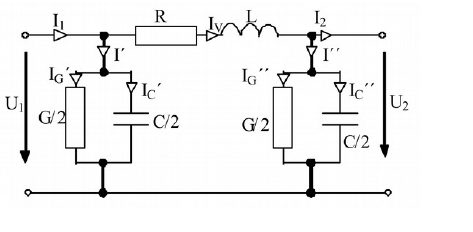

Náhradní schéma článku
Úkoly
Pohybem proudu zátěže I2 najděte bod, ve kterém je patrný Ferantiho jev. Tedy proud zátěží, při kterém je napětí na konci vedení U2 větší než napětí na začátku U1
Najděte polohu, ve které vedení přenáší tzv. Přirozený výkon. To znamená že na začátku i na konci vedení je pouze činná složka výkonu a platí: Q1 = Q2 = 0
