Bestimmung des Punktes maximaler Intensität des Beugungsfeldes hinter dem optischen Gitter mit ungerader Spaltenzahl zur Erstellung einer Heatmap.
Zur Visualisierung einer Farbbild- Heatmap des hinter einem optischen Gitter auftretenden Lichtbeugungsfeldes muss der Wert der maximalen Feldstärke zur Normierung bekannt sein. Hier ist ein Applet für eine solche Suche hinter einem optischen Gitter mit einer ungeraden Anzahl von Spalten. Der Punkt maximaler Intensität des Beugungsfeldes hinter dem optischen Spalt liegt immer auf der optischen Achse (wie in diesem Fall die Gitter) im Punkt des ersten Brennpunktes F1. z.B. siehe Heatmap des Beugungsfeldes hinter dem Spalt im Applet.
Für ein optisches Gitter mit einer geraden Anzahl von Spalten wird diese Berechnung in dem Applet veranschaulicht.

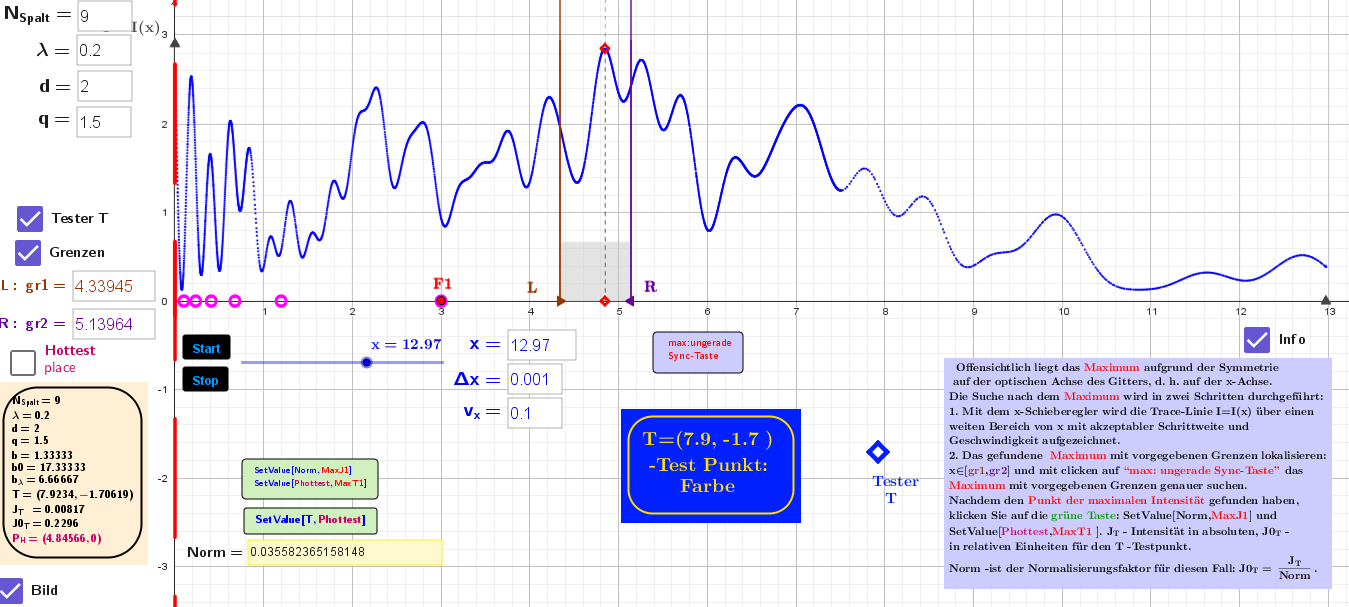

![[size=85] Es wird angenommen, dass der Punkt [color=#ea9999]maximaler Intensität[/color] -[b][i][color=#ea9999]Hottest Place[/color][/i][/b] (des resultierenden Beugungsfeldes hinter dem optischen Gitter mit ungerader Spaltenzahl) auf x-Axis liegt (der Suchbereich ist grau dargestellt): x∈[[b][color=#980000]gr1[/color][/b], [b][color=#9900ff]gr2[/color][/b]]. Die bewegliche Grenzen [b][color=#980000]L: gr1[/color][/b] und [b][color=#9900ff]R: gr2[/color][/b] werden in der Nähe des ersten [url=https://www.geogebra.org/m/xMb3zVMx]Brennpunktes[/url] [color=#ff0000][b]F1[/b][/color] des Spaltes gewählt.
Die Abbildung zeigt die Abhängigkeit ([color=#0000ff]blaue[/color]) [b][color=#0000ff]I=I(x)[/color][/b]. Ist das [b][color=#ff0000]Maximum[/color][/b] lokalisiert, kann es durch Drücken der "[color=#ff0000]max:ungerade Sync-Taste[/color]" genauer bestimmt werden.[/size]](https://www.geogebra.org/resource/mnaudtku/RcDTxExW3JPD3WZI/material-mnaudtku.png)

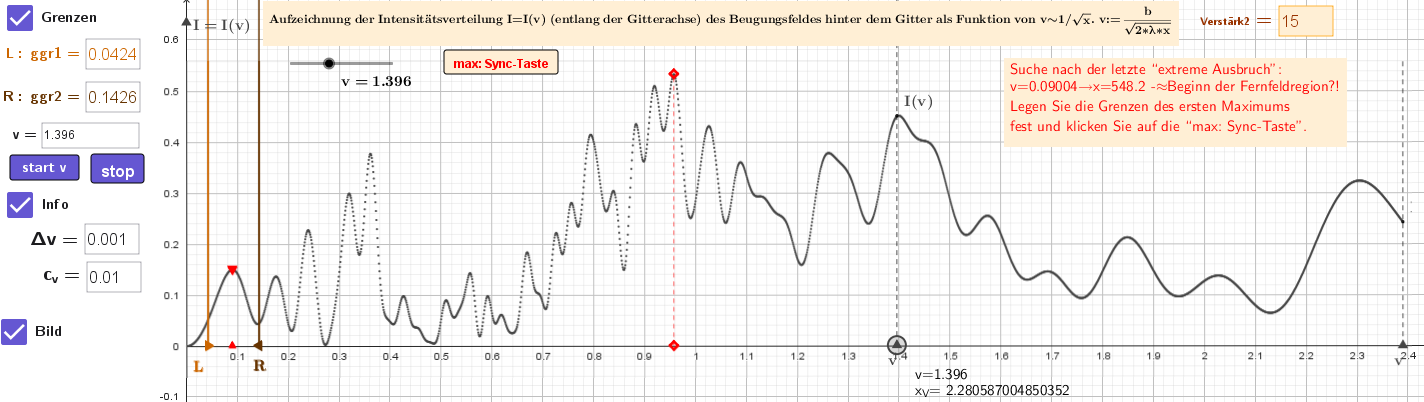

![[size=85] Aufzeichnung der Intensitätsverteilung I=I(v) (entlang der Gitterachse) des Beugungsfeldes hinter dem Gitter als Funktion von v∼1/x0.5.[/size]](https://www.geogebra.org/resource/tsza857b/4AoxosxitTGkuhDy/material-tsza857b.png)
