Actividad 1: Modelizar


A- Modelizar las hojas

A- Modelizar las hojas

B- Modeliza las luces de la fragata

B- Modeliza las luces de la fragata
Actividad Presentada en "Concurso FotoGebra 2016" Categoría II. Lema: "Puerto Madero a trozos". Autores: Loreto Franco y Giuliana Giménez Conte Actividad

C- Modeliza el vaso

C- Modeliza el vaso

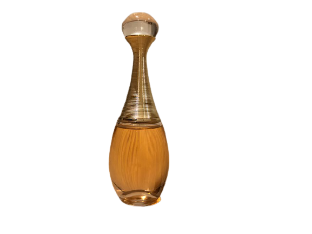

D- Modelización e impresión 3D

Altura real 16cm

Para modelar el contorno y crear un sólido de revolución.

  1. Insertamos la imagen en la vista gráfica y la colocamos para que el eje de simetría coincida con el EjeY.
  2. Colocamos varios puntos sobre el contorno, que se pueden modificar luego, cuando ya realizamos el Spline o poligonal, AjustePolinómico, etc.
  3. Introducimos el comando Spline({A, B, C, ...})
  4. Introducimos el comando Superficie(curva, 360°, EjeX o Y) para crear la superficie de revolución
  5. Podemos embellecer nuestro modelo, ocultando elementos, cambiando los colores, etc.

Impresión 3D

1. Creamos Objeto en GGB 2. Descargamos el objeto "impresión 3D (.STL)" 3. Seleccionamos las medidas ( ancho, long, altura, escala, grosor) 4. Colocamos un Nombre e importamos. 5. Abrimos en Repetier Host o similar (https://www.repetier.com/ ) 6. Seleccionar SLICER para generar archivo GCODE 7. Guardar y realizar la impresión. Tutorial Tutorial FotoGebra e Impresión 3D
