Abbildung am Hohl- und Wölbspiegel

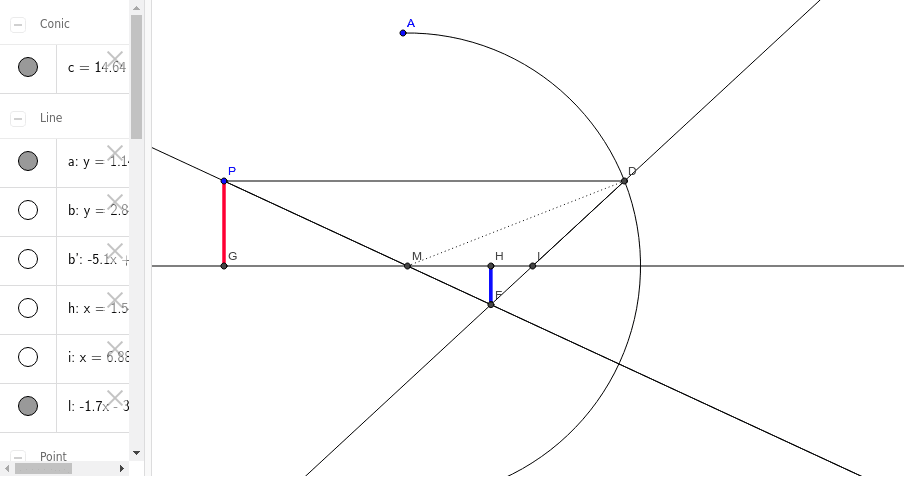

Der Halbkreis stellt einen Hohlspiegel dar, wenn man von links hinein blickt und einen Wölbspigel, wenn man von rechts schaut.
Der rote Gegenstand wird durch den Spiegel abgebildet. Je nach Lage des gegenstandes zum Spiegel entsteht ein relles Bild (blau) oder ein virtuelles Bild (grün).
Experimentiere um herauszufinden, welche Art Bild entsteht, ob das Bild aufrecht oder auf dem Kopf steht und welche Größe das Bild hat.
Gezeichnet werden der Mittelpunktstrahl (dieser Strahl wird am Spiegel wieder auf sich selbst zurück reflektiert) und ein achsenparalleler Strahl, dessen Reflexion mit Hilfe des Einfallslotes (=Radius des Kreises) konstruiert wird.
Folgende Variationen sind möglich:
- Lage des Gegenstandes durch Verschieben des Punktes P.
- Punkt P kann links oder rechts vom Spiegel liegen (Hohl- und Wölbspiegel).
- Größe und Lage des Spiegels durch Ziehen der Punkte A und B.
