Cornu-Spirale: Reflexion an gerader Fläche

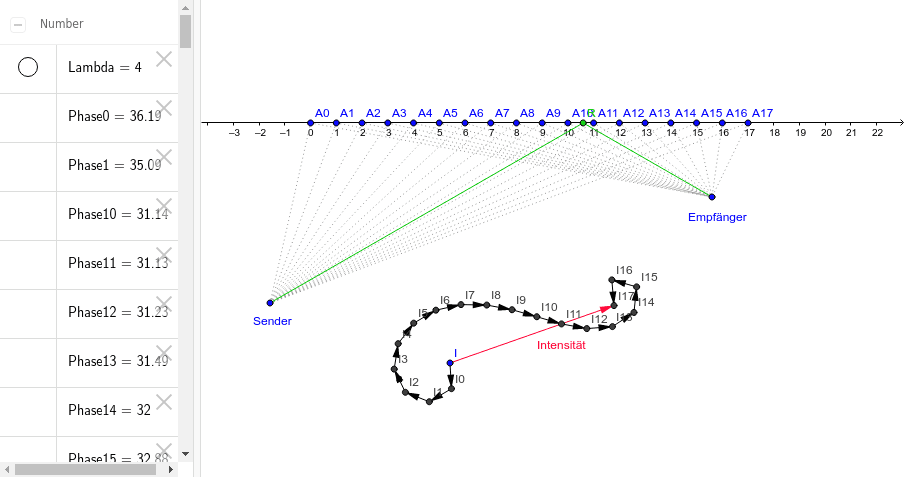

Vom Sender werden ebene Kreis-Wellen ausgesandt, die an einer geraden Fläche reflektiert werden und dann beim Empfänger eintreffen.
An den Auftreffpunkten an der Fläche werden Elementarwellen erzeugt, die sich beim Empfänger überlagern.
Für 18 dieser Auftreffpunkte/Elementarwellen werden die Phasen beim Eintreffen am Empfänger berechnet und addiert.
Man sieht, dass die Auftreffpunkte A0 bis A3 und A13 bis A17 keinen nennenswerten Beitrag zur Intensität (roter Pfeil) am Empfänger leisten (die Wellenanteile löschen sich gegenseitig aus). Die Orte A4 bis A12 dagegen wirken sich mit ihren Wellenanteilen stark aus.
Das steht in Übereinstimmung zur Erfahrung, dass bei der Reflexion von Wellen die Regel "Einfallswinkel=Ausfallswinkel" gilt. Der Weg, für den diese Gesetzmäßigkeit gilt, ist in grün eingezeichnet.
Die Lage von Sender und Empfänger können variiert werden.
