Gleichläufige und gegenläufige eindimensionale Wellen
Sender 1 (blau) befindet sich am Ort S1 und sendet Wellen mit der Wellenlänge lambda1 nach rechts und links.
Sender 2 (grün) befindet sich am Ort S2 und sendet Wellen mit der Wellenlänge lambda2 nach rechts und links.

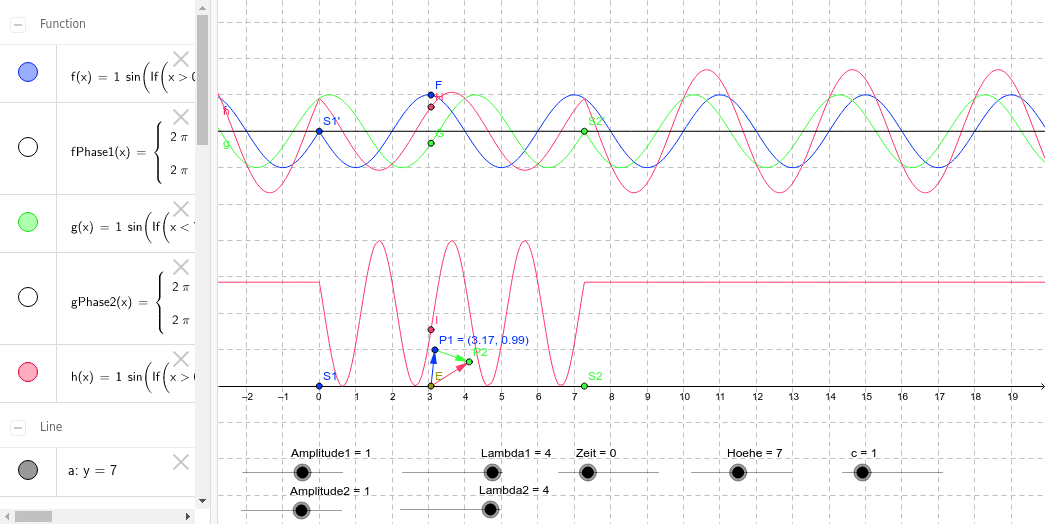

Am Ort des Empfängers werden die Phasen der beiden Wellenzüge ermittelt und summiert und aus dem Ergebnis wird ein Intensitätsdiagramm in Abhängigkeit vom Ort erstellt.
Im oberen Bereich werden in Abhängigkeit von der Zeit die Wellenzüge und ihre Überlagerung (rot) dargestellt.
Zwischen S1 und S2 sind die Wellen gegenläufig, im Außenbereich gleichläufig.
Die rote Ortskurve im unteren Bereich ist ein Maß für die maximale Auslenkung der Überlagerungskurve im oberen Bereich.
Zahlreiche Parameter können variiert werden: Amplituden, Wellenlängen, Zeit, Ort der Sender, Ort des Empfängers, Schallgeschwindigkeit.
