Giravolte e perpendicolari: srotolare un rocchetto di filo
Srotolamento di un rocchetto di filo e costruzione dell'evolvente del cerchio

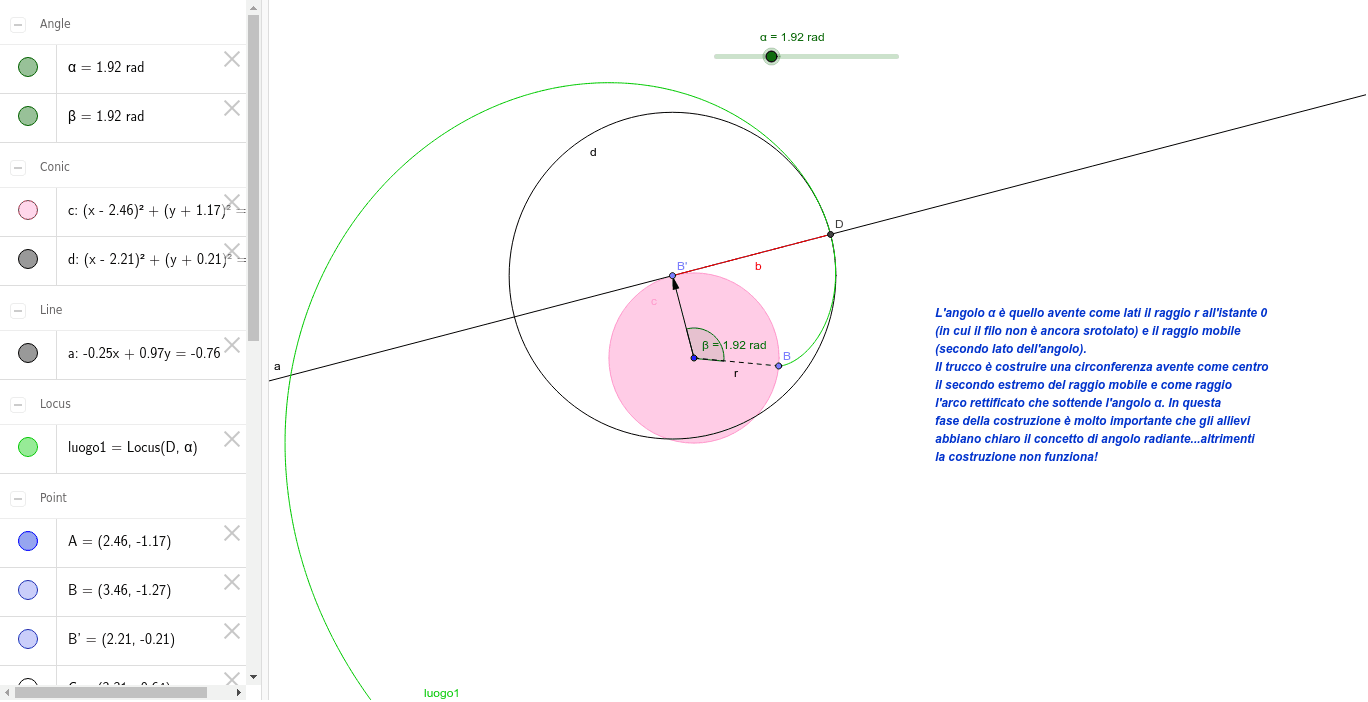

Protocollo di costruzione
rappresenta una circonferenza di centro dato e raggio 1
definisci un angolo slider (slider angolo in rad + angolo di data misura)
individua intersezione del secondo lato dell'angolo con intersezione di oggetti
traccia la retta tangente in questo punto di intersezione
costruisci la circonferenza di centro il punto intersezione dell'istruzione precedente e raggio la misura dell'arco rettificato (cioè l'angolo in rad)
individua l'intersezione della retta tangente alla circonferenza nel punto D e la circonferenza appena costruita (questo è il pezzetto di filo srotolato!)
muovendo lo slider puoi vedere il filo che si allunga a mano a mano che lo srotoli
disegna ora la traccia lasciata dall'estremo libero del filo durante lo srotolamento utilizzando il comando luogo (clicca sull'estremo libero del filo e sullo slider)
hai disegnato l'evolvente di cerchio!
