Circunferencia de Mohr
Circunferencia de Mohr

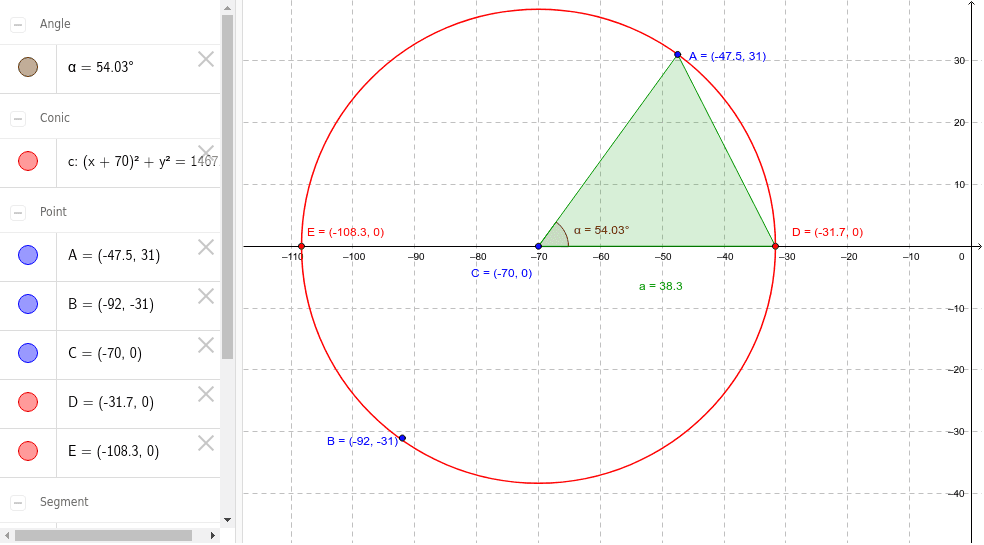

A continuación se muestra como se obtuvieron los datos de radio y ángulo además de los esfuerzos máximos y mínimos a través de la circunferencia de Mohr
Datos Proporcionados
Esfuerzo de compresión vertical 47 MPa
Esfuerzo de compresión horizontal 92 MPa
Esfuerzo cortante 31 MPa
A ( -47 ,31 )
B ( -92 ,-31 )
Resultados
radio = a = 38.3
centro = C ( -70 ,0 )
α = 54.03 ͦ
Esfuerzo prom = -70 MPa
Esfuerzo max = -31.7 MPa
Esfuerzo min = -108.3 MPa
2θP = α ⇒ θP=27.015 ͦ
