Carica del Condensatore

Problema

Un condensatore di capacità C è collegato in serie mediante una resistenza R ad un generatore di tensione (pila) che fornisce una f.e.m. V. Inizialmente il tasto T è aperto.

Quando il tasto T viene chiuso il condensatore inizia a caricarsi. Rispondere alle seguenti domande.

Quando viene chiuso il tasto T quali fra i seguenti grafici mostra il corretto andamento della corrente nel circuito in funzione del tempo?

Seleziona una o più risposte corrette

A
A)
B
B)
C
C)
D
D)

Controlla la mia risposta (3)

La resistenza R influisce sulla quantità di carica accumulata dal condensatore alla fine del processo di carica?

Seleziona una o più risposte corrette

A
NO!
B
SI! Maggiore è la resistenza, maggiore la carica accumulata
C
SI! Maggiore è la resistenza, minore la carica accumulata
D
Dipende dalla tensione del generatore

Controlla la mia risposta (3)

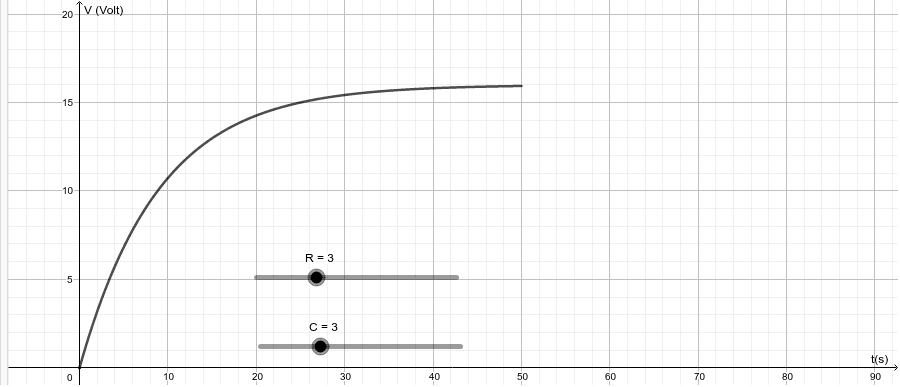

Osserva ora come varia l'andamento della tensione ai capi del conndensatore in funzione del tempo al variare dei parametri R e C e cerca di capire come essi influiscono sul tempo di carica del condensatore

Quali fra le seguenti funzioni descrive bene l'andamento della tensione ai capi del condenstaore in funzione del tempo?

Seleziona una o più risposte corrette

A
A)
B
B)
C
C)
D
D)

Controlla la mia risposta (3)

Se C = 2 mF e V = 16 V quanto valgono i paramentri a e b che compaiono nella funzione prescelta per descrivere l'andamento della tensione?

Calcolare dopo quanto tempo la tensione ha raggiunto il 95% del suo valore massimo

Se vuoi costruire un circuito che permetta al condensatore di caricarsi in circa due minuti quanto devono valere la resistenza e la capacità? Se volessi poi aumentare il tempo di carica, avendo a disposizione più condensatori, come li collegheresti fra di loro? Argomentare le risposte giustificando in modo opportuno le scelte operate.
