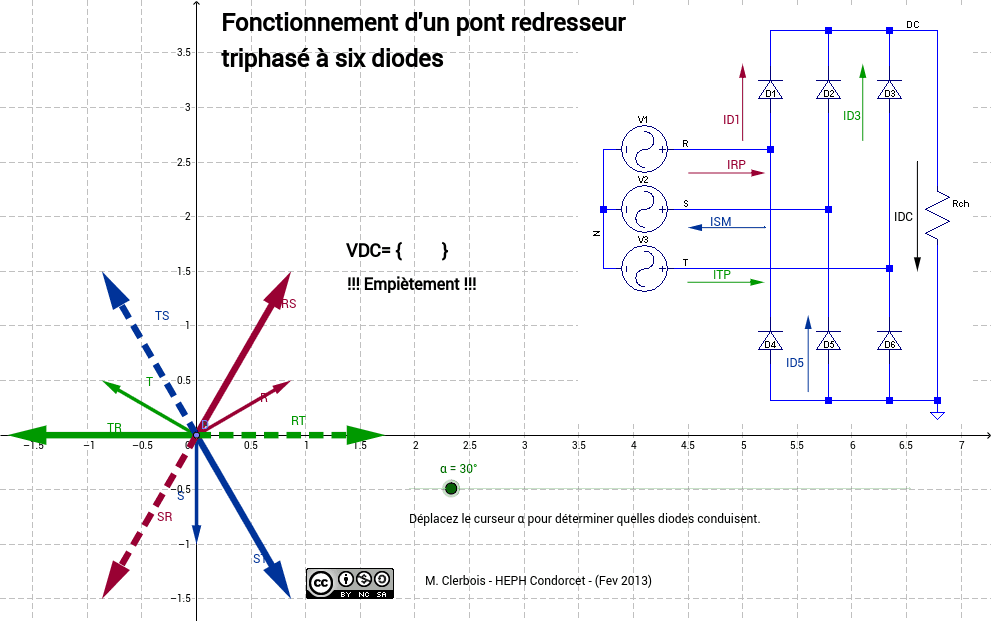

Fonctionnement d'un pont redresseur triphasé à six diodes
Cet outil permet de comprendre le fonctionnement du pont redresseur.
De déterminer quelles diodes conduisent, de découvrir le phénomène d'empiètement.
Déplacez le curseur pour déterminer les diodes qui conduisent.
Pour des angles particuliers (30° par exemple) on constate que trois diodes conduisent et que deux phases du réseau triphasé sont en court-circuit. On constate également que par exemple en 30° VRS est égale à VTS
