Topkapi rol
Er zijn weinig geschreven bronnen bekend over dergelijke patronen. De bekendste is een rol die bewaard wordt in het Turkse Topkapi paleis. Hij is vermoedelijk 16e eeuws en afkomstig uit het noordwesten van het huidige Iran. De rol bevat wel tekeningen, maar geen geschreven instructies over de constructie van de motieven.

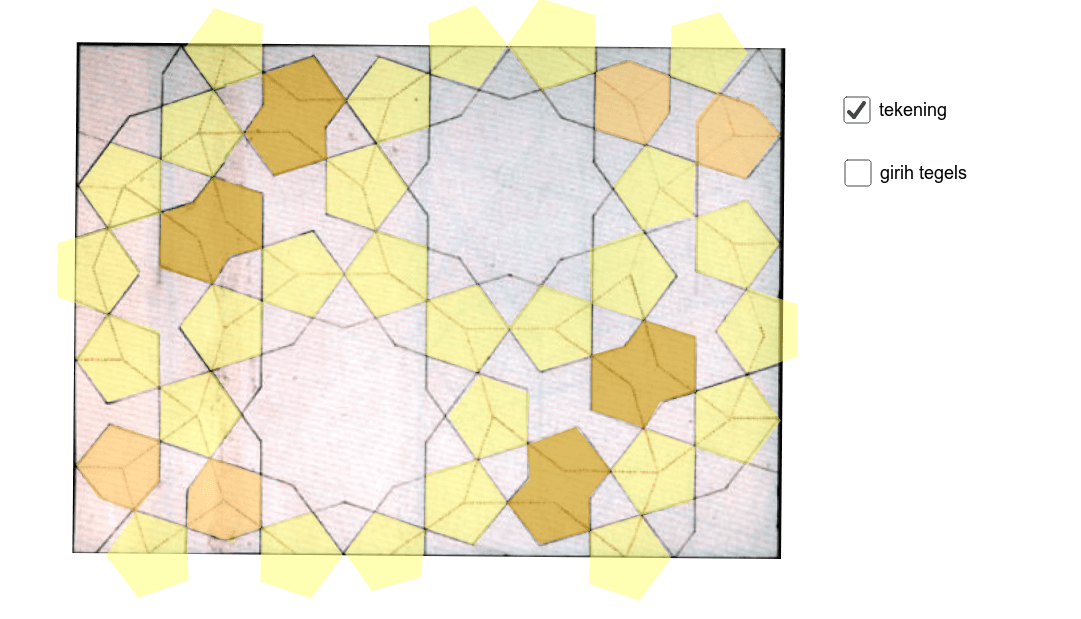

De tekening toont
- in zwarte lijnen het lijnpatroon dat dat als eindresultaat zichtbaar is
- in rode lijnen het onderliggend patroon van vier verschillende girih-tegels: regelmatige 10-hoeken, 6-hoeken, strikken en ruiten.
- De grote 10-puntige sterren worden omringd door een krans van kleine veelhoeken (vaak vijfhoeken).
- Teken telkens in het raakpunt van twee veelhoeken de deellijn van de snijlijnen, tot waar ze een andere deellijn snijdt.
- Maak je de kring rond een 10-puntige ster, dan vind je snel de regelmatige tienhoek als girih-tegel. Je merkt dan snel welke andere tegels het girih-patroon vervolledigen.
Getty Publications zette het boek The Topkapi Scroll - Geometry and Ornament in Islamic Architecture van Gülrü Necipoglu online, je kunt het legaal downloaden op Getty Publications. Naast kwaliteitsvolle reproducties van dé historische geschreven bron over islamitische patronen, krijg je er meteen een standaardwerk bij dat de rol situeert in een historisch-cultureel-wetenschappelijke context.
