Pulsdauermodulation
Dieses Applet veranschaulicht die Pulsdauermodulation (auch Pulsbreitenmodulation oder engl. pulse width modulation (PWM)) anhand mehrerer Beispielsignale.
Die Erzeugung des PDM-Signals geschieht hier durch den Vergleich der Signalquelle mit einem PDM-Referenzsignal (Dreiecksignal) mittels eines Komparators. Ist das Referenzsignal an einer Stelle kleiner als das nachzubildende Signal, wird der Maximalwert (hier: 1) ausgegeben, sonst der Minimalwert (hier: -1).

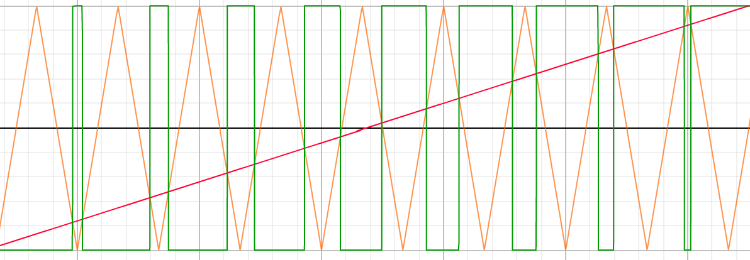

![[color=#ff0000]rot: Ursprungssignal[/color], [color=#e69138]orange: PDM-Referenz[/color], [color=#6aa84f]grün: resultierendes PDM-Signal[/color]](https://www.geogebra.org/resource/xnekxva7/GN12mUjiQNfCVo2i/material-xnekxva7.png)
