reelle und virtuelle Bilder an einer Sammellinse

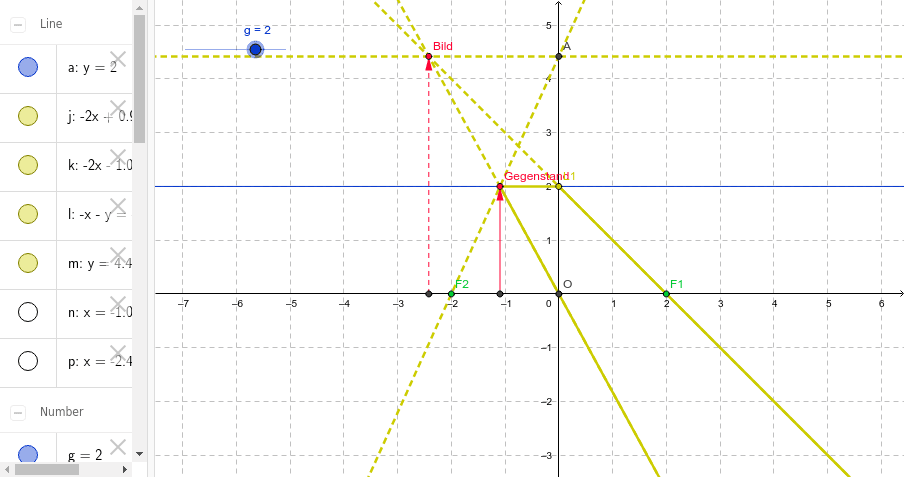

Die Linse liegt auf der senkrechten Koordinatenachse und hat ihren Mittelpunkt im Punkt (0/0).
Der abzubildende Punkt G eines Gegenstandes ist frei auf einer Parallelen zur optischen Achse verschiebbar.
Der Abstand der Parallelen zur optischen Achse ist mit dem Parameter g einzustellen, z.B. mit Hilfe des Schiebereglers.
Die 3 Abbildungs-Strahlverläufe werden automatisch eingetragen und damit auch das Bild G'.
Die Lage der Brennpunkte kann durch Ziegen des Punktes F1 geändert werden.
Befindet sich der Gegenstand zwischen Brennpunkt und Linse, so ergibt sich ein virtuelles Bild. Man verlängert und ergänzt die Abbildungsstrahlen, sodass sich ein weiterer Schnittpunkt ergibt, von dem das Licht zu kommen scheint, wenn man von rechts durch die Linse blickt. Der Gegenstand erscheint vergrößert.
