Topkapi rol

In het Turkse Topkapi paleis wordt een rol bewaard met constructietekeningen zonder uitleg. Op sommige van deze constructies is duidelijk een girih patroon te zien is. Op onderstaande afbeelding werden de vijf vormen ingekleurd.
afbeelding Lu & Steinhardt Science 2007
afbeelding Lu & Steinhardt Science 2007

patronen op twee niveaus

De tekening op paneel 28 van de rol passen patronen op verschillende schaal in elkaar .
  • De lichtgrijze lijnen komen overeen met een eerste patroon met girih tegels. De donkergrijze lijnen tonen het decoratieve lijnenpatroon dat hiermee overeenkomt.
  • De rode lijnen komen overeen met een patroon van veel grotere girih tegels.

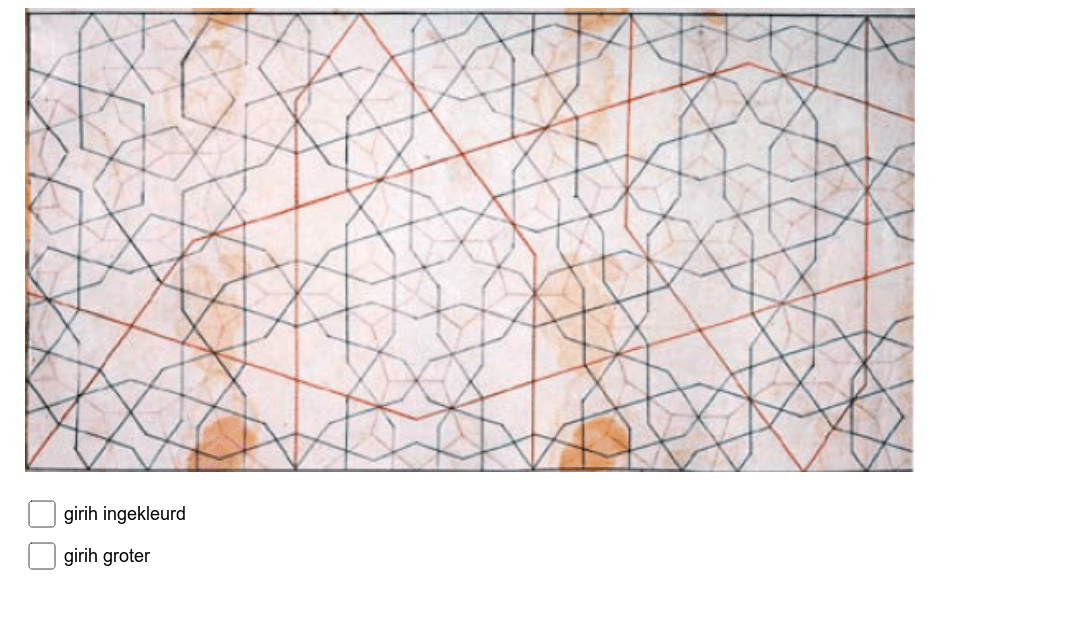

In onderstaand applet kan je de gekleurde tegels van beide schalen op de originele tekening leggen.

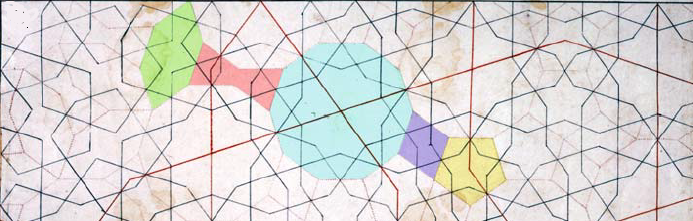

Deze schets toont beide niveaus van girih tegels:

Deze schets toont beide niveaus van girih tegels:

Ook op andere panelen van de rol vinden we tweelagige patronen

Ook op andere panelen van de rol vinden we tweelagige patronen
tekeningen: Cromwell - The search for Quasi-Periodicity in Islamic 5-Fold Ornament
