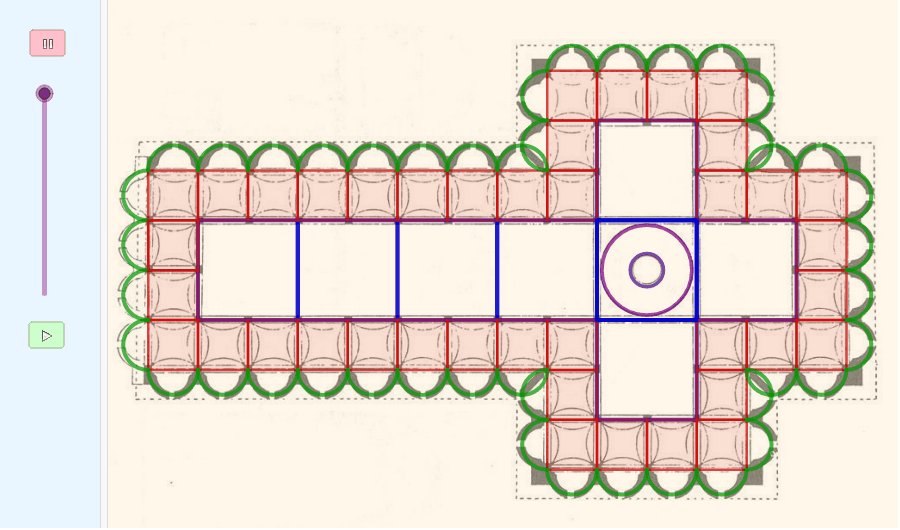

Basílica del Santo Spirito. Planta.
Basílica del Santo Spirito. Florencia. Siglo XV
Proyectada por Brunelleschi es de estilo renacentista. La planta es de cruz latina. El diseño toma como base el cuadrado.
Pulsa el botón Play para iniciar una secuencia de animación que muestra elementos geométricos de la composición de la obra:
(1) Dibujamos el círculo y el cuadrado del crucero. Este cuadrado será la unidad de medida para toda la construcción.
(2) Rotaciones de los cuatro vértices dan lugar al inicio de la nave principal, la cabecera y los dos brazos de la cruz: el trasepto.
(3) La nave central está formada por cuatro cuadrados. La altura de esta nave es el doble del lado del cuadrado.
(4) Las naves laterales que rodean a la cruz se construyen con cuadrados de lado la mitad del anterior.
(5) Las capillas tienen forma semicircular que se adosa al lado exterior de los cuadrados de las naves laterales.
Utiliza Geogebra para estudiar la planta de otras iglesias.
