CARICA DI UN CONDENSATORE

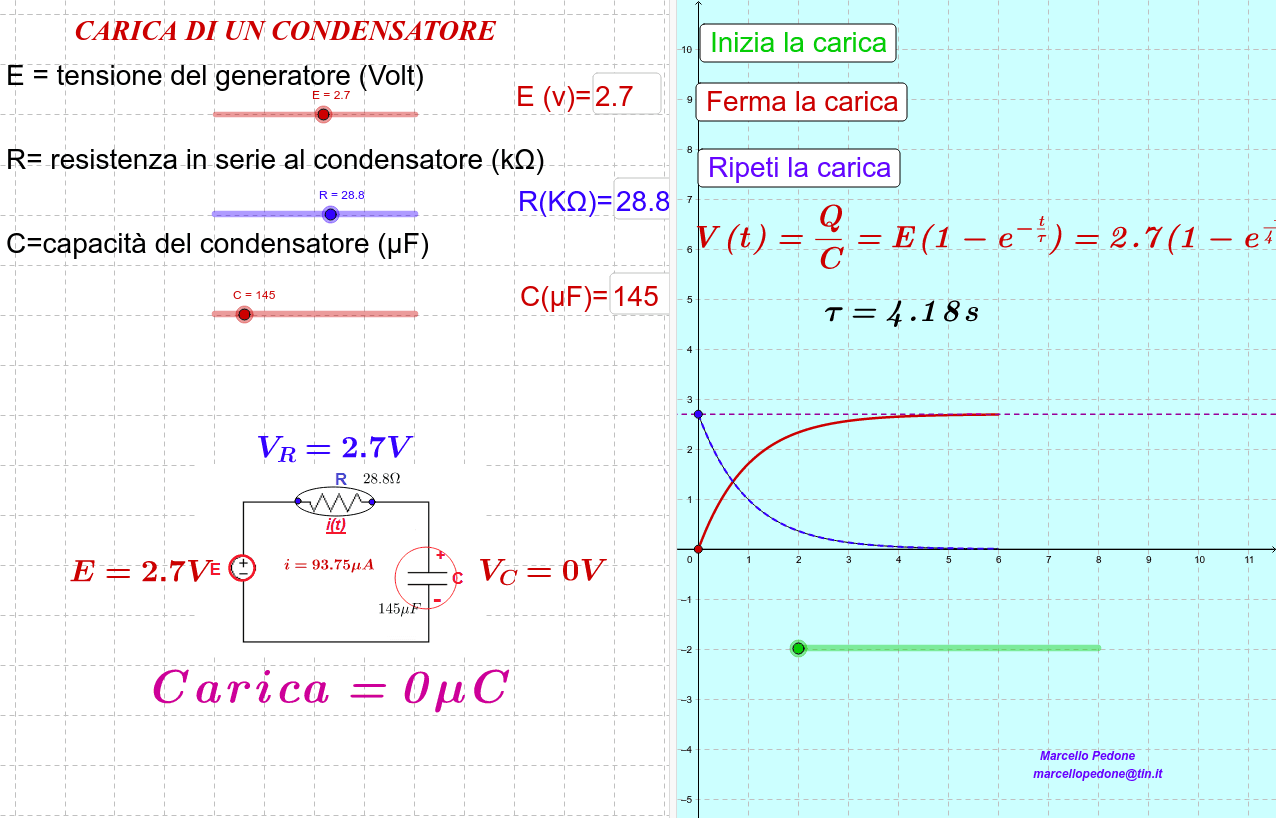

Nella figura è presente un generatore di forza elettromotrice che mantiene ai suoi capi una tensione E, una resistenza R e un condensatore C inizialmente scarico. Non vi è carica sul condensatore e quindi è nulla la differenza di potenziale ai capi di C. Avviando l'animazione si vede come varia la carica , la corrente e la differenza di potenziale
I grafici del potenziale ,della corrente e quindi della carica , hanno andamento esponenziale. Ciò sta a significare che il condensatore non si carica istantaneamente e completamente, ma si carica in un tempo teoricamente infinito, anche se in effetti la carica si sviluppa in pochi costanti di tempo e per il resto diventa trascurabile.
Avvia l'animazione e studia come variano la carica , la corrente e la differenza di potenziale.
Descrivi i grafici del potenziale ,della corrente e della carica.
