Brechung an geradem Grenzübergang zwischen zwei Medien

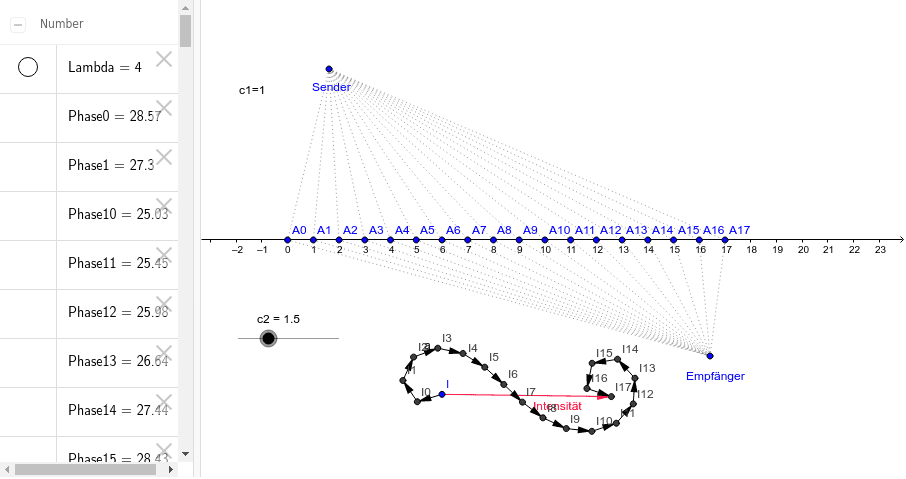

Vom Sender werden ebene Kreis-Wellen ausgesandt, die an einem geraden Grenzübergang gebrochen werden und dann beim Empfänger eintreffen.
An den Auftreffpunkten an der Grenze werden Elementarwellen erzeugt, die sich beim Empfänger überlagern.
Für 18 dieser Auftreffpunkte/Elementarwellen werden die Phasen beim Eintreffen am Empfänger berechnet und addiert.
Die Geschwindigkeit c1 der Welle im Medium des Senders wird gleich 1 gesetzt.
Die Geschwindigkeit c2 im Medium des Empfängers kann mit dem Schieberegler eingestellt werden.
Der Wendepunkt in der Spiralstruktur der Phasenvektoren gibt den Punkt auf der Grenze an, an der ein Lichtstrahl gebrochen würde, wenn er vom Sender zum Empfänger laufen würde.
Die Lage von Sender und Empfänger können variiert werden.
