Oszcilloszkóp vízszintesen mozgó elektronnyalábjának mozgása – Videoelemzés
A Tracker szoftver telepítéséhez szükséges fájlt és tananyagegységhez kapcsolódó állományokat (video, trz-fájl, adatállomány) innen töltheted le.
Egy oszcilloszkóp képernyőjén vizsgáljuk egy vízszintesen mozgó elektronnyaláb által keltett nyom mozgását.
Nézd meg az alábbi filmfelvételt!
Hogyan jön létre az oszcilloszkóp képernyőjén a mozgó pont?
Mit gondolsz, milyen típusú mozgást végez?
Ha szívesen végeznéd el a vizsgálatot teljesen egyedül a Tracker és a GeoGebra programok használatával, akkor a Készítsd el magad a mozgás filmfelvételének elemzését! című oldalon folytasd az olvasást!
Vizsgáld meg a kocsi mozgását a Tracker nevű nyomkövető szoftver segítségével!

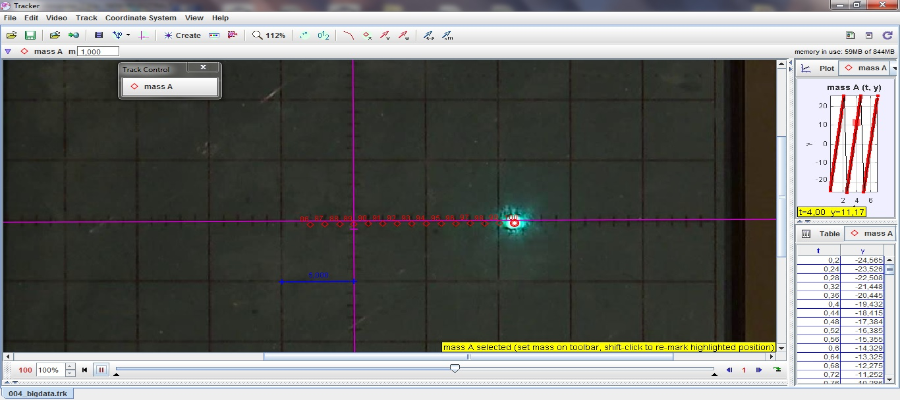

A filmet betöltöttük a Trackerbe. Ott a vonatkoztatási rendszer és a hosszúságegység beállítása után rögzítettünk egy pontot az oszcilloszkóp képernyőjén mozgó jelhez. Ennek a pontnak a mozgását „figyeli” a program, és rögzíti az egyes időpillanatokhoz tartozó koordinátákat. (Mivel a koordináta-rendszer x tengelyét a kocsi haladásának irányába állítottuk be, így csak az x koordináta változik.)
A program ábrázolja grafikonon a mérési pontokat, és egy táblázatba gyűjti az összetartozó idő- és helyadatokat.
Mindezt megnézheted te magad is, ha letöltöd a Tracker programot, majd letöltöd és megnyitod a Trackerrel az általunk készített trz-fájlt.
Mélyebb elemzésnek vetheted alá a mérési eredményeket az alábbi alkalmazás segítségével. A jobb oldalon található táblázat első két oszlopába átmásoltuk a Tracker által megállapított adatpárokat.
ZORÁN!!! GG-ALK.
Feladat
A táblázat és a grafikon elemzésével jellemezd az oszcilloszkóp képernyőjén látható folt mozgását! Valóban olyan mozgást végez, mint ahogy azt a vizsgálat elején gondoltad?
