Movimiento oscilatorio amortiguado: gráficas x(t) y v(t)
.

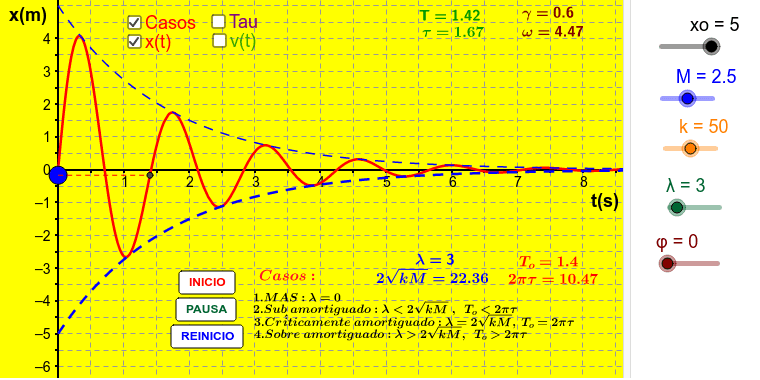

A continuación se muestra un applet que permite analizar el comportamiento de un sistema mecánico que oscila con movimiento amortiguado.. El mismo simula el movimiento de un disco, aunque no se muestra el mecanismo disipador de energía. Se puede variar M (masa), k (constante elástica), λ (constante de amortiguamiento) y φ (ángulo de fase) con los respectivos deslizadores. Se puede observar cómo disminuye la amplitud xo a medida que el sistema oscila. Con el mismo se puede hacer la correspondiente gráfica del desplazamiento x(t) y la velocidad. En la parte superior se muestran los valores de los parámetros que condicionan el tipo de movimiento (MAS, sub amortiguado, etc.) del sistema. Abajo se muestra la ecuación diferencial con su respectiva solución para x(t). Debajo de los deslizadores se pueden leer los valores de la constante de amortiguamiento γ, la frecuencia natural ωo, la frecuencia natural amortiguada ω y el periodo T.
