Vista 3D captura imagen radar

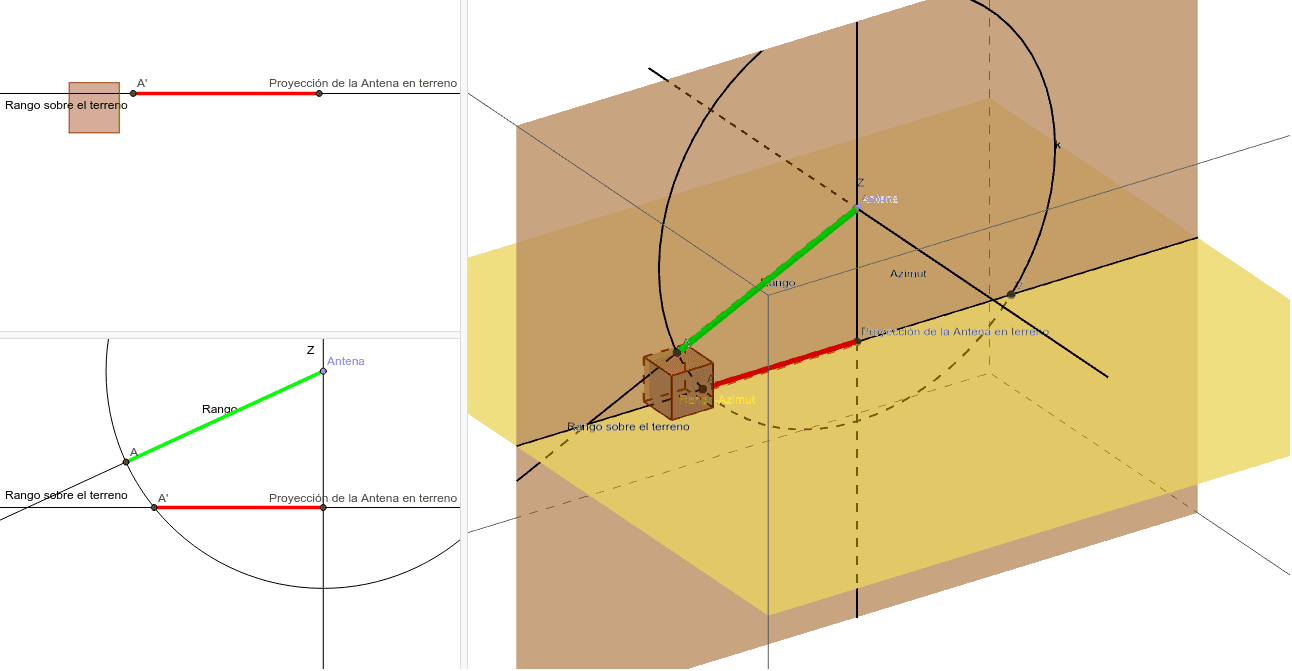

La vista 3D (derecha) muestra la configuración estándar de la captura de la imagen radar. Observamos la antena y la llamada iluminación lateral sobre la escena, en la que está presente un objeto en forma de cubo. Podemos ver la dimensión Rango en la dirección de dicha iluminación, así como el Rango sobre el terreno (proyección sobre la superficie de referencia). La otra dimensión, Azimut, corresponde al avance de la plataforma en la que se encuentra la antena.
En la parte superior izquierda podemos ver la imagen de rango sobre el terreno, que corresponde con el plano Rango-Azimut (generalmente llamado vista de planta), mientras que en la parte inferior izquierda mostramos el plano Rango-Z (vista de perfil).
El rango o distancia al objeto corresponde con el segmento verde en la imagen. Para obtener la proyección sobre el terreno, A', de un punto A del objeto, en el plano Rango-Z se realiza un arco circular con centro en la antena y con radio el propio Rango. La intersección con el plano Rango-Azimut (superficie de referencia) nos proporciona el Rango sobre el terreno, representado por el segmento rojo y que corresponde a A'.
La antena se puede desplazar en la vista 3D, simulando el avance de la plataforma (azimut), y podemos apreciar la formación de la imagen radar en el plano Rango-Azimut de la parte del objeto iluminado.
