Rotationskörper "Pflanzschale" zur AP 14 A1
Link zur Aufgabe in isb.bayern.de

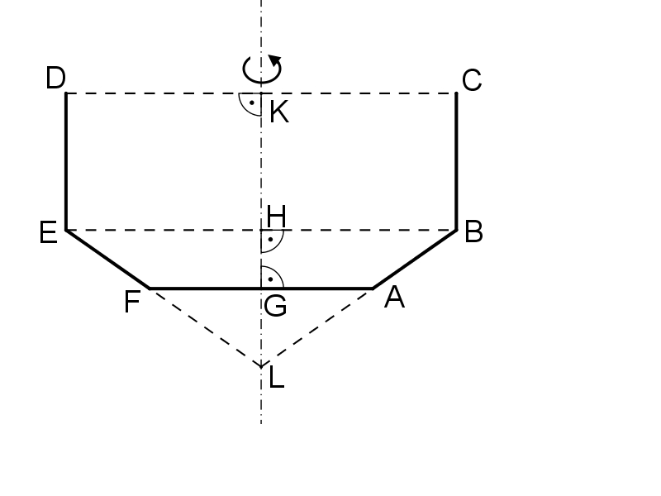

Die untenstehende Skizze dient als Vorlage für eine Pflanzschale. Sie zeigt den Axialschnitt ABCDEF eines Rotationskörpers mit der Rotationsachse KL.
Es gilt: und .
Schritt-für-Schritt - Anleitung:
- Im Grafik-Fenster (2D):
Punkte G(0|0), A, B, C, K konstruieren (Rotationsachse ist y-Achse) - Im Grafik-Fenster (2D):
Polygonzug (Streckenzug) G-A-B-C-G konstruieren (GGB vergibt z.B. den Namen i) - Im Grafik-Fenster (2D):
Schieberegler mit Winkel ( weil bereits durch die Konstruktion "vergeben") - In der Eingabezeile: Oberfläche( i,, yAchse )
- Im 3D-Fenster:
- Einstellungen: Vertikale y-Achse

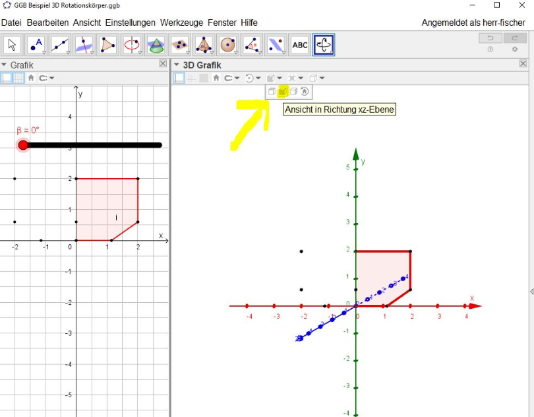

- Gestaltungsleiste: Blickrichtung optimieren (siehe Bild unten) + Orthogonalprojektion
Vieleck GABCK erstellen und durch
(Drehe um Gerade) "mitdrehen lassen" (schließt den Körper "nach vorne ab")- z-Achse "nicht anzeigen lassen"
- Beschriftungen anzeigen "aus"
