Grupe de conexiuni la transformatoare electrice
Grupe conexiuni
In partea stanga avem avem doua cursoare:
1. Alegere conexiune PRIMAR cu 3 pozitii astfel
a) infasurari nelegate
b) infasurari primare conexate in STEA
c) infasurari primare conexate in TRIUNGHI
2. Alegere conexiune SECUNDAR cu 5 pozitii astfel
a) infasurari nelegate
b) infasurari secundare conexate in stea
c) infasurari secundare conexate in triunghi
d) infasurari secundare conexate in triunghi invers
e) infasurari secundare conexate in stea inversa
Aceste doua cursoare nu au influenta in calcule sau in grafica dinamica.
Cursorul Defazaj are 12 pozitii si ne permite sa alegem unghiul de defazaj intre tensiunile de linie din primar si secundar, de acelasi nume (omoloage) inmultind numarul de ordine n, din simbolizarea conexiunilor infasurarilor, cu unitatea de defazaj de 30°.
Cursorul Ceas are 6 pozitii cu ajutorul carora putem alege forma si pozitia cadranului de ceas
a) pozitia 0: fara ceas
b) pozitia 1: Salvador Dali genial dar inutil pentru grupele de conexiuni
c) pozitia 2: alt ceas la fel de inutil
d) pozitia 3: cadran de ceas fara unghiul de defazaj
e) pozitia 4: cadran de ceas cu unghiul de defazaj
f) pozitia 5: cadran de ceas cu unghiul de defazaj pozitionat in origine
Cursorul Rotire cadran ceas are 13 pozitii cu ajutorul carora putem roti ceasornicul doar daca cursorul Ceas este pe pozitia 4 sau 5:
In dreapta jos avem posibilitatea de a alege ce fazori vrem sa-i vedem prin actionarea casutelor de vizualizare respective (bifare/debifare)
vUAB tensiune de linie din primar
vUab tensiune de linie din secundar
vUA tensiune de faza din primar
vUa tensiune de faza din secundar

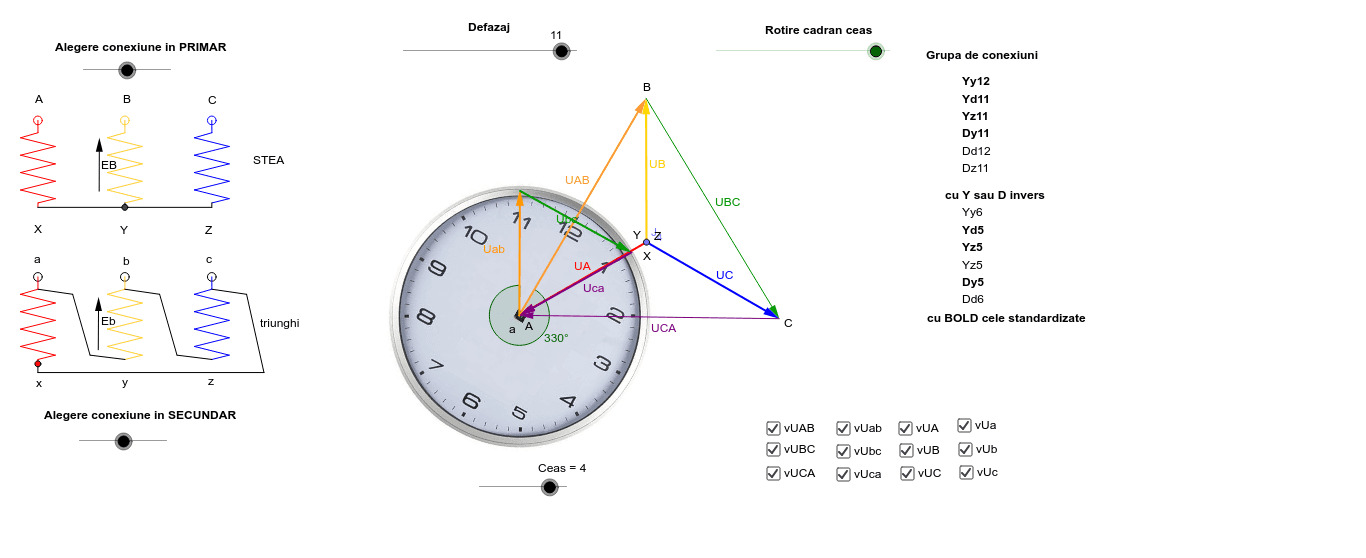

Exemplu 1: vrem sa analizam un transformator de putere cu grupa de conexiuni DY5
1. Cursorul Alegere conexiune PRIMAR pe pozitia 3 TRIUNGHI
2. Cursorul Alegere conexiune SECUNDAR provizoriu pe pozitia 2 stea
3. Cursorul Defazaj pe pozitia 5
4. Cursorul Ceas pe pozitia 5
5. Cursorul Rotire cadran ceas pe pozitia 1
Putem vizualiza:
fazorii tensiunilor primare si secundare de linie si de faza
ungiul de defazaj de 150° (5x30°)
Observam, foarte important, ca fazorii tensiunilor primare si secundare omoloage nu sunt deloc in faza asa cum apar in stanga foii fazorii EB si Eb (ce-i drept pusi provizoriu anterior); ce avem de facut este sa actionam cursorul Alegere conexiune SECUNDAR provizoriu pe pozitia 5 stea inversa.
Avem deci modul in care vor trebui conexate in interiorul transformatorului infasurarile secundare atsfel incat sa avem un DY5.
Exemplu 2: vrem sa analizam un transformator de putere cu grupa de conexiuni Yd11
1. Cursorul Alegere conexiune PRIMAR pe pozitia 2 STEA
2. Cursorul Alegere conexiune SECUNDAR provizoriu pe pozitia 3 triunghi
3. Cursorul Defazaj pe pozitia 11
4. Cursorul Ceas pe pozitia 4
5. Actionam cursorul Rotire cadran ceas pana cand ora 12 este pe fazorul tensiunii primare UAB (penultima pozitie); la ora 11 avem chiar fazorul tensiunii secundare Uab
Putem vizualiza:
fazorii tensiunilor primare si secundare de linie si de faza
ungiul de defazaj de 330° (11x30°)
Observam, foarte important, ca fazorii tensiunilor primare si secundare omoloage sunt in faza asa cum apar in stanga foii fazorii EB si Eb.
Avem deci modul in care vor trebui conexate in interiorul transformatorului infasurarile secundare atsfel incat sa avem un Yd11.
