Rotationskörper mit Axialschnitt (Befehl: Oberfläche)
Rotationskörper am Beispiel einer Abschlussprüfung:
AP 2019 Realschule Bayern Mathematik II/III:
http://www.isb.bayern.de/download/22294/2019_mii_ht.pdf
Schritt-für-Schritt - Anleitung:

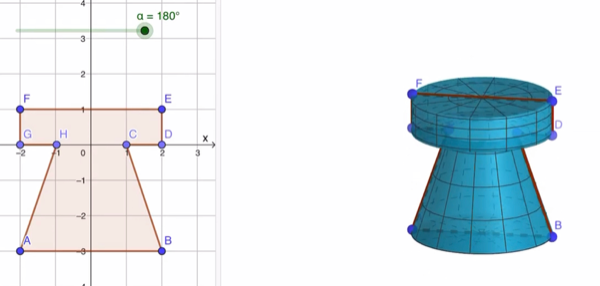

- Im Grafik-Fenster (2D): Axialschnitt mit Vieleck
konstruieren -> erzeugt „Vieleck1“ (Rotationsachse ist y-Achse)
- Im Grafik-Fenster (2D): Schieberegler
erstellen (mit Winkel von 0 bis 180°) -> erzeugt „“ - In der Eingabezeile: Oberfläche(Vieleck1,,yAchse)
- Im 3D-Fenster:
- Einstellungen: Vertikale y-Achse;
- Gestaltungsleiste: Blickrichtung optimieren (z.B. Ansicht in Richtung xz-Ebene) + Orthogonalprojektion
