Intensitätsverteilung beim Mehrfachspalt

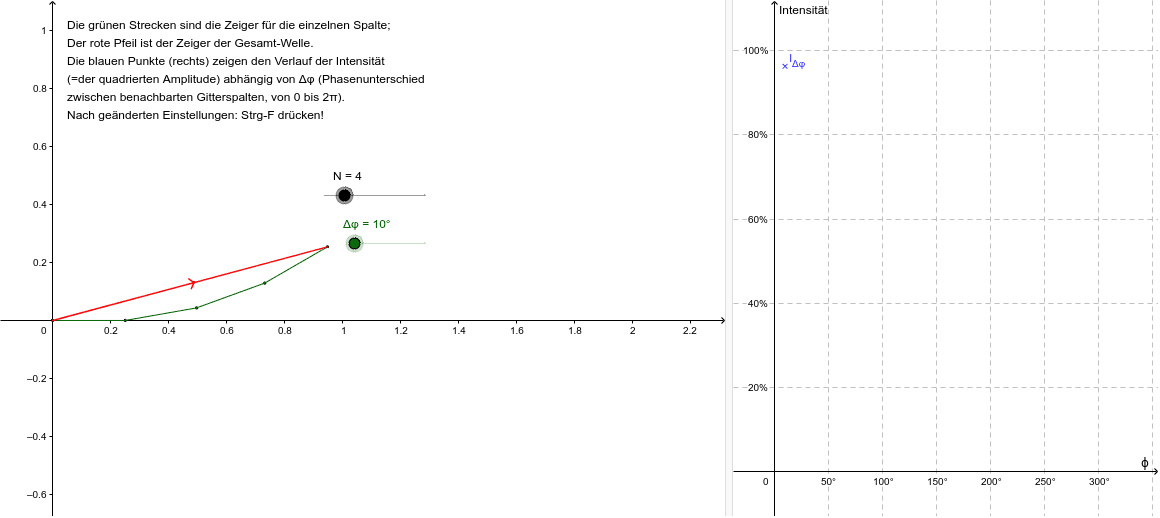

Das Applet zeigt für einen Mehrfachspalt mit N Spalten und Spaltabstand g die Intensitätsverteilung abhängig vom Phasenunterschied zwischen benachbarten Spalten. Dazu wird die Superposition (d.h. die vektorielle Addition) einzelner Zeiger, die um diesen Phasenunterschied (entsprechend einer Winkelabweichung sin =/g von der optischen Achse) rotiert sind, dargestellt. Man erkennt, dass
  • zwischen zwei Maxima N-2 Nebenmaxima auftreten
  • die Amplitude und damit erst recht die Intensität der Nebenmaxima mit wachsendem N abnimmt.
Einstellungen:
  • Am Regler für N kann die Zahl der Spalte eingestellt werden,
  • am Regler für der Phasenunterschied.
Im rechten Diagramm erscheint bei Änderung des Phasenunterschieds die Intensitätskurve. Durch Animation (mit Rechtsklick auf -Regler) wird die Kurve in kleinen Schritten gezeichnet.
