A jegygyűrű optikája

A homorú tükör egyik fontos leképezési hibája a gömbi eltérés. A tükörről visszaverődő fénysugarak nem egyetlen pontban metszik egymást, emiatt a gömbtükörnél nem fókuszpont, hanem jellegzetes alakú gyújtófelület alakul ki. A szimuláció ezt a jelenséget mutatja be.

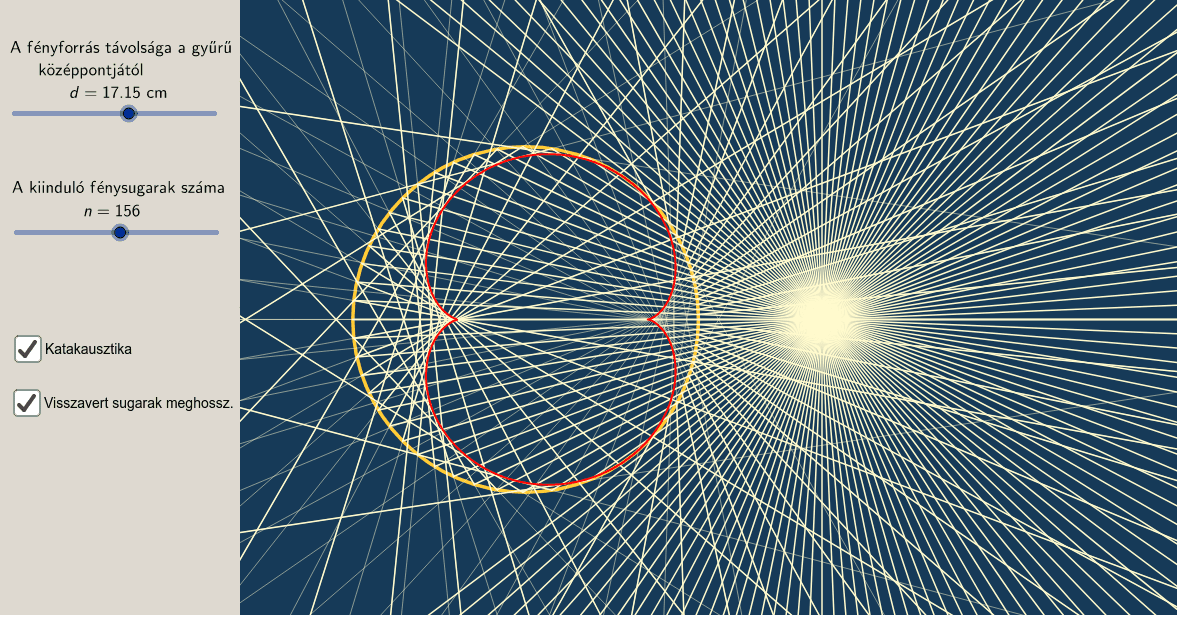

Az ábrán egy gyűrűt láthatunk, közepén egy fényforrással.  A fényforrást a csúszkával és az egérrel is mozgathatod.

1.1. feladat

Állítsd be a fényforrást úgy, hogy csak néhány sugár induljon ki belőle! Figyeld meg, hogyan verődnek vissza a fénysugarak a gyűrű belső felületéről, ha a fényforrás a gyűrű középpontjában helyezkedik el!

1.2. feladat

Mozgasd a fényforrást! Mi figyelhető meg, ha a forrás a gyűrűn kívül helyezkedik el?

1.3. feladat

Növeld a fényforrásból kiinduló fénysugarak számát! (n)

2.1. feladat

Különböző számú fénysugarak mellett figyeld meg, hol metszik egymást a visszavert sugarak, miközben a fényforrás helyzetét változatod!

2.2. feladat

A katakausztika bekapcsolásával kirajzolódik a gyújtófelület, amelyet a visszavert sugarak metszéspontjai határoznak meg.
