Polígonos funiculares que pasan por dos puntos dados

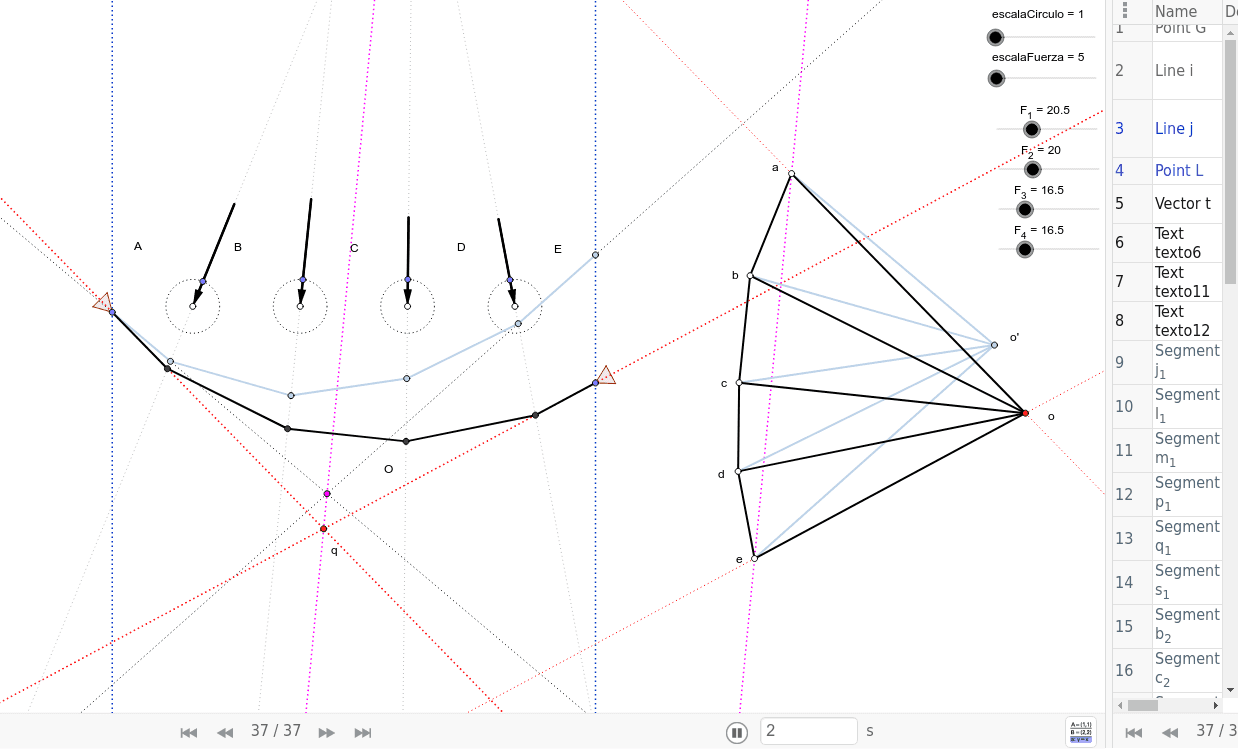

Esta app permite construir polígonos funiculares correspondientes a cuatro fuerzas, que pasan por dos puntos escogidos inicialmente.
Las rectas extremas de los polígonos que cumplen esta condición se cortan siempre sobre la recta de acción de la resultante de las cuatro fuerzas.
Para encontrar la recta de acción se escoge arbitrariamente un polo o' y se construye un polígono auxiliar (azul claro).
El punto q sobre la recta de acción puede escogerse libremente; uniéndolo con los puntos escogidos inicialmente permite obtener el polo o correspondiente a un funicular que cumple la condición de pasar por dichos puntos.
Es posible:
- Escoger la posición, orientación y magnitud de las cuatro fuerzas
- Cambiar la posición de los puntos iniciales
- Cambiar la posición del polo auxiliar o' (esto no influye en la solución)
- Mover el punto q sobre la recta de acción de la resultante
