Gerinnehydraulik - Fließformel GMS - Trapezprofil
Fließformeln dienen zur überschlägigen Berechnung der mittleren Geschwindigkeit einer Strömung. Dabei wird zwischen offenen Gerinnen und Rohren mit Freispiegelabfluss oder Druckabfluss unterschieden. Die Formeln sind vom hydraulischen Radius und dem Fließgefälle des Wasserspiegels abhängig und berücksichtigen sämtliche Fließwiderstände in Form eines empirischen Beiwerts.

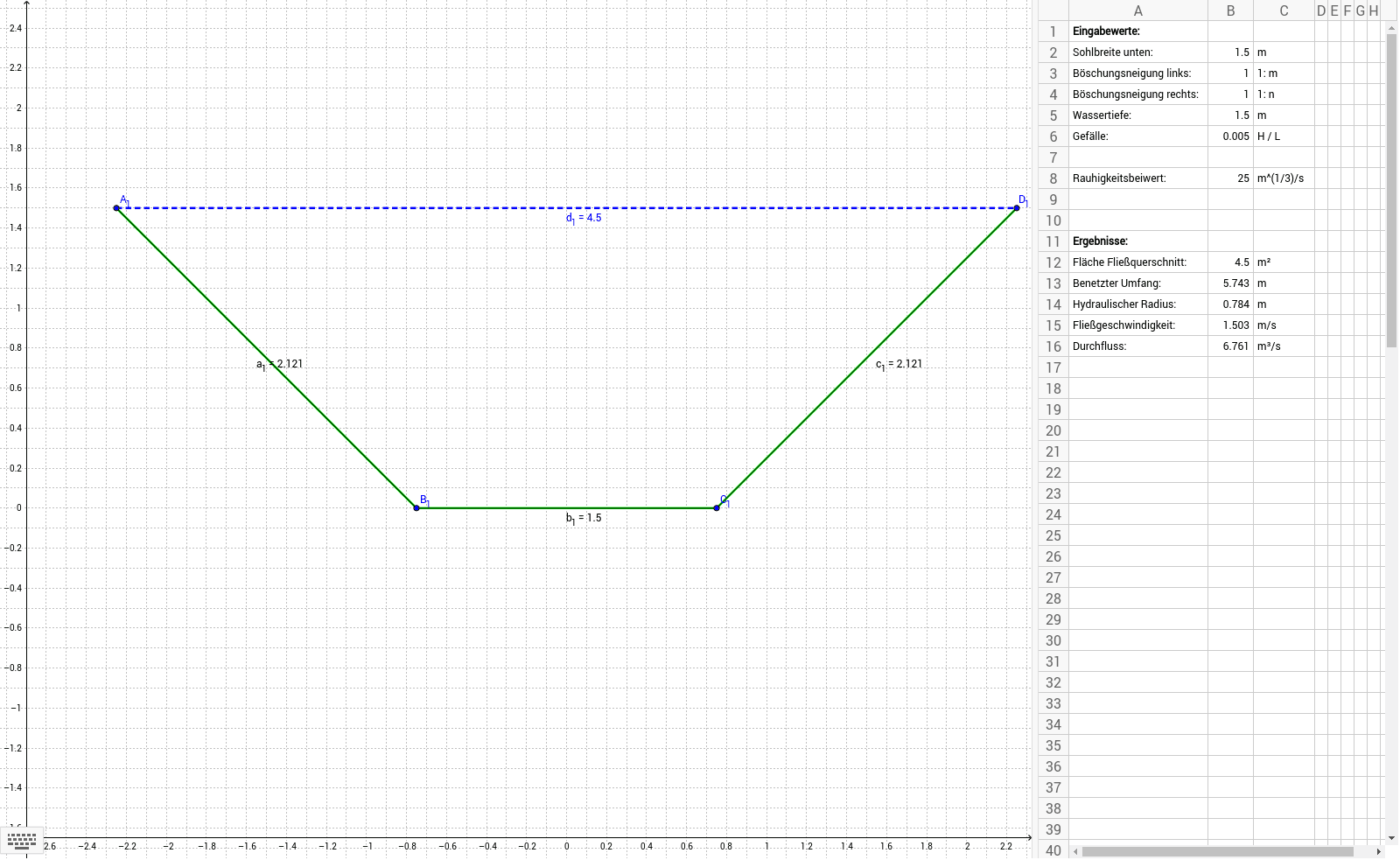

In diesem Arbeitsblatt habe ich die Berechnung von Abflüssen in Rechteck-, Trapez- oder Dreieck-Profilen über die Fließformel nach Gauckler-Manning-Strickler automatisiert!
1. Über die Sohlbreite b_u, den Böschungsneigungen m und n sowie der Fließtiefe T wird das Fließprofil definiert!
2. Über den Stricklerbeiwert K_St, dem Gefälle J und dem hydraulischen Radius R wird die Geschwindigkeit des Wassers bzw. der Durchfluss ermittelt!
Viel Spass
