Ohm's lov med ukendt "R"
Her kan du få beregnet "R" vha. Ohm' lov.

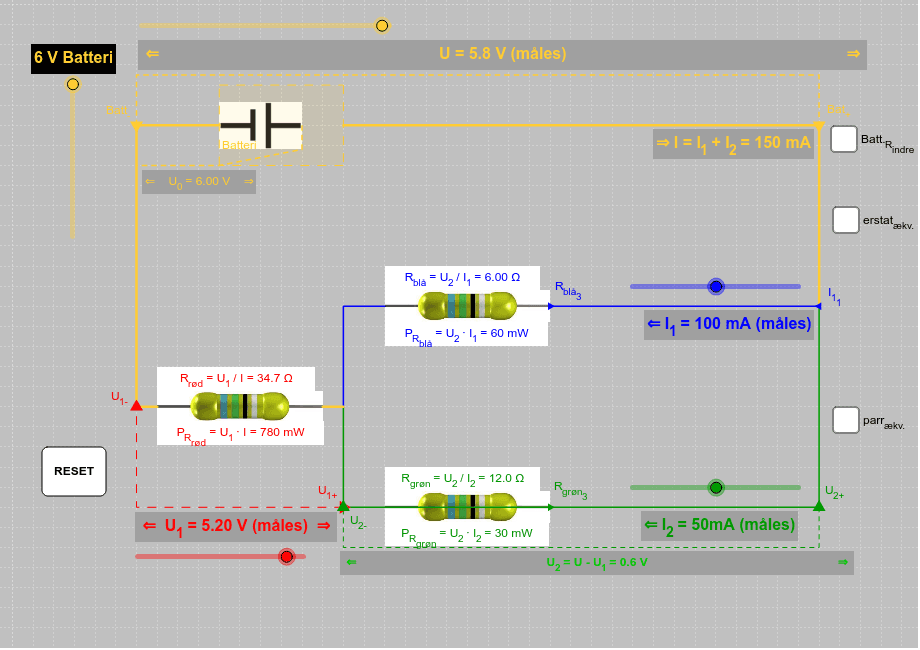

Diagrammet beregner modstandene og de afsatte effekter i dem, når du indstiller strømmene.
a) Beregn modstanden for parr.- koblingen af R_blå og R_grøn.
b) Beregn effekten i denne modstand.
Se facit ved at klikke i parr_{ækv.}
c) Beregn erstatningsmodstanden for de 3 modstande.
d) Beregn effekten i denne modstand.
Se facit ved at klikke i erstat_ækv.
e) Beregn den indre modstand i batteriet.
f) Beregn effekten i denne modstand.
Se facit ved at klikke i batt_R_indre
Du kan også prøve at bygge kredsløbet op og så kontrollere beregningerne med et ohmmeter.
Materialer: Batteri (evt. powersupply), 2 voltmetre, ohmmeter, 3 modstande (ved 6V min. 50 ohm), "fumlebrædt" og div. ledninger.
Når kredsløbet er samlet som vist indstilles de 5 skydere til de aktuelle værdier.
