Palanca de Primer Grado

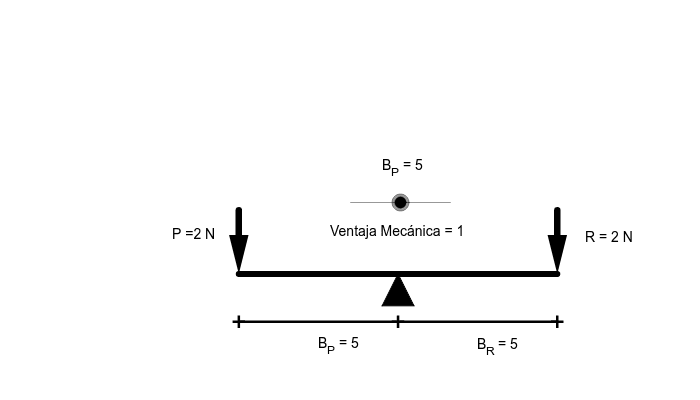

A continuación puedes ver el esquema de una palanca de primer grado. Mide 10m de longitud y se puede variar la posición del punto de apoyo o fulcro desplazando el cursor que hay sobre la palanca. Con ello podrás ver cómo, variando el brazo de potencia (BP), varía la potencia que hay que hacer (P) para vencer una resistencia (R) de 2N.
Indica qué pasa en los siguientes casos, fijandote en la ventaja mecánica y en el valor de la potencia para cada caso:
*El brazo de potencia es 5m (lo mismo que el brazo de resistencia).
*El brazo de potencia es de 7,5m (es decir, tres veces lo que el brazo de reistencia).
*El brazo de potencia es de 8m (es decir, cuatro veces lo que el brazo de reistencia).
*El brazo de potencia es de sólo 2,5m (es decir, la tercera parte que el brazo de resistencia).
*El brazo de potencia es de 2m (es decir, la cuarta parte que el brazo de resistencia).
*El brazo de potencia vale 0 o 10m.
Representa en un gráfico los valores del brazo de potencia frente a la fuerza.
