Movimento Balístico

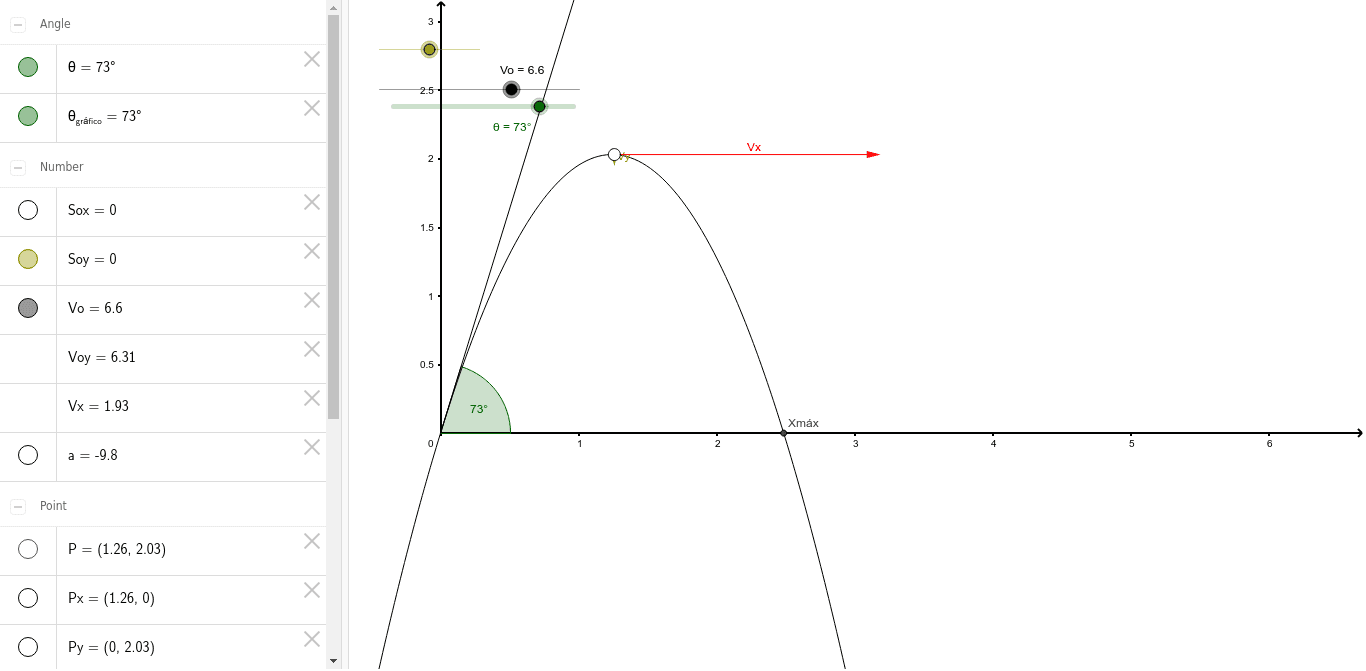

Este é um modelo simples para ilustração de movimento balístico. As diversas variáveis, constantes e parâmetros podem ser exibidos ou ocultos dependendo do que se queira explicar. As funções Sx(t) e Sy(t) representam os gráficos horários das posições em X e em Y A função Sym(Sx) é a trajetória do corpo que segue o movimento balístico (o movimento observado) O ponto P representa um objeto que segue a trajetória. Ele pode ser deslocado pelo gráfico Sym(Sx). Vy_vetor e Vx_vetor são os vetores de velocidade de P em cada ponto da trajetória. Vo é o valor da velocidade inicial e θ é o ângulo da velocidade inicial com a horizontal. Vo_vetor é a representação gráfica do vetor velocidade inicial e θ_gráfico é a representação gráfica do ângulo θ. a é a aceleração sofrida por P na horizontal (não há suporte para aceleração horizontal ou oblíqua). Tem por valor padrão -9.8 (valor aproximado da gravidade na terra). Os valores Sox, Soy, a, Vo e θ podem ser mudados livremente para se adequar a cada exemplo ou exercício. Px e Py são as componentes x e y do ponto P. R é o vetor deslocamento total desde a origem. Outros objetos podem ser encontrados na aba de objetos auxiliares.
