Círculo de Mohr
Representación gráfica de los esfuerzos en un punto.
El esfuerzo en un punto define el esfuerzo medio uniformemente distribuido sobre un elemento diferencial de área. El esfuerzo en un punto queda definido por los esfuerzos que actúan sobre las caras del elemento que rodea dicho punto, los esfuerzos varían con la orientación de los planos que pasan por el punto.

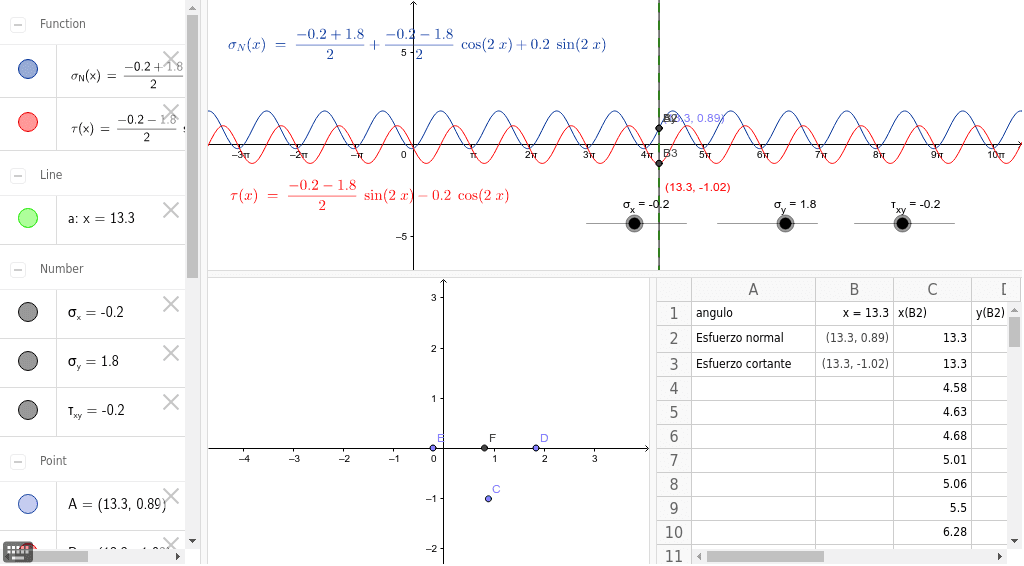

En el problema se presentan 3 ventanas.
- En la primera ventana se grafican los esfuerzos normales y cortantes dependiendo del ángulo de inclinación del plano de análisis. Se tiene libertad para dar los valores a los esfuerzos que actúan sobre las caras del elemento que rodea al punto. En la segunda ventana se observa la formación del círculo de Mohr, dependiente de los valores de la primera ventana. En la tercera ventana se presenta una tabla con los valores del ángulo de inclinación y los esfuerzos.
